Типы направляющих в токарных станках с ЧПУ

Токарные станки с ЧПУ, будучи важным оборудованием в современном производстве, часто напрямую влияют на качество продукции и производительность. Направляющие, как один из основных компонентов токарных станков с ЧПУ, играют важную роль в системе движения машины. В этой статье будут рассмотрены распространенные типы направляющих в токарных станках с ЧПУ, с акцентом на сравнение линейных направляющих, направляющих с шариковым винтом и V-образных направляющих, а также анализ их преимуществ и недостатков.

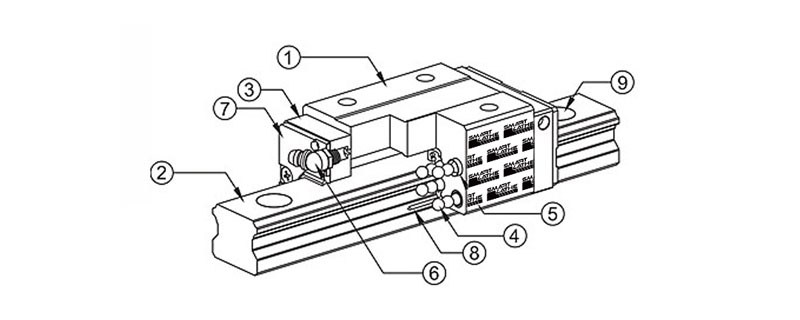

1. Ползун  2. Направляющая рейка  3. Концевой колпачок  4. Стальной шари  5. Петлевая труба

6. Маслёнка  7. Пылезащитный колпачок торцевой части  8. Нижний пылезащитный колпачок  9. Заглушка



Линейные направляющие

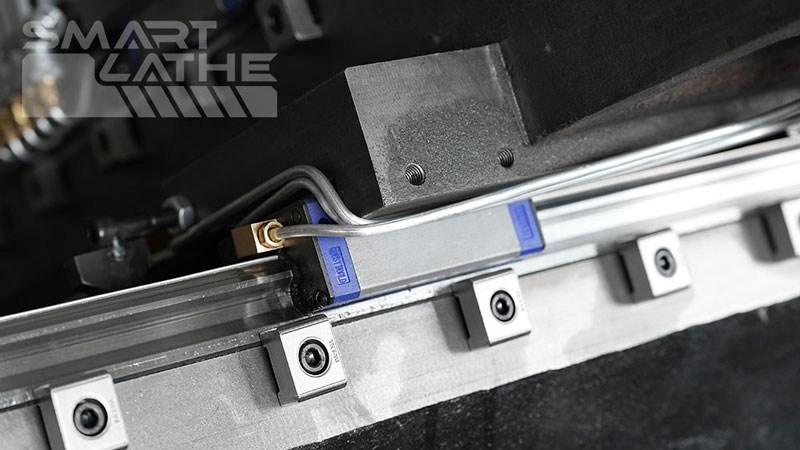

Линейные направляющие — это распространенная система направляющих для станков, известная своей простой конструкцией и плавным движением, подходящая для высокоскоростной и высокоточной обработки. Основные компоненты линейных направляющих включают направляющую и скользящий блок, причем направляющая имеет линейную форму, обеспечивая направляющее движение заготовок или инструментов через скользящую пару. Преимущества линейных направляющих следующие:

• Высокая жесткость: Линейные направляющие используют конструкцию с многоточечной опорой, обеспечивающей высокую жесткость для выдерживания больших нагрузок и инерционных сил, что гарантирует стабильность во время высокоскоростной обработки.
• Высокая точность: Линейные направляющие изготавливаются с высокой точностью, с минимальными зазорами между направляющей и скользящим блоком, что обеспечивает высокую точность позиционирования и повторяемость, подходящую для требований точной обработки.
• Низкое трение: Линейные направляющие используют шарикоподшипники или роликовые направляющие, что приводит к низким коэффициентам трения, снижению динамического трения, улучшению динамического отклика машины и энергоэффективности.



V-образные направляющие

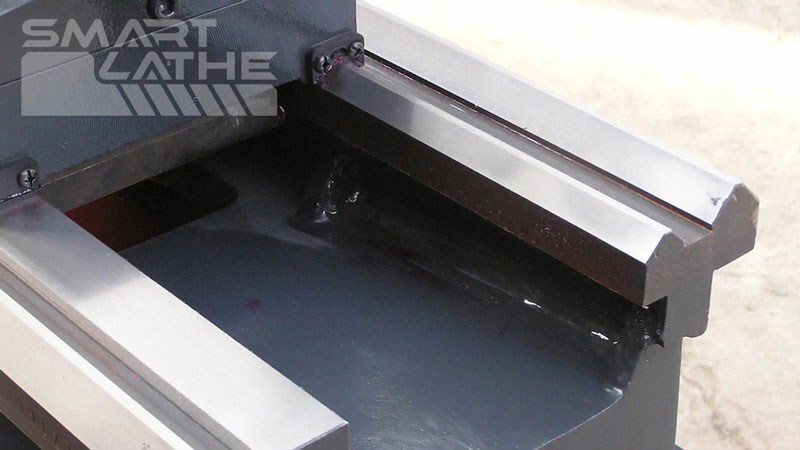

V-образные направляющие — это традиционная система направляющих, которая все еще широко используется в определенных типах станков. V-образные направляющие обеспечивают линейное движение заготовки или инструмента через взаимодействие между V-образным пазом и скользящим блоком направляющей. Преимущества V-образных направляющих включают:

• Хорошая самовыравниваемость: Конструкция V-образных направляющих обеспечивает хорошую самовыравниваемость скользящего блока направляющей во время движения, минимизируя отклонения, вызванные силами обработки, и повышая точность обработки.
• Подходят для тяжелой обработки: V-образные направляющие имеют большую площадь контакта, обеспечивая высокую грузоподъемность, что подходит для тяжелых операций, таких как точение и расточка.
• Отличная износостойкость: Обычно изготавливаемые из высокопрочных материалов, V-образные направляющие обладают отличной износостойкостью и стабильностью, поддерживая долгосрочную точность обработки.

Сравнение линейных направляющих и направляющих с шариковым винтом

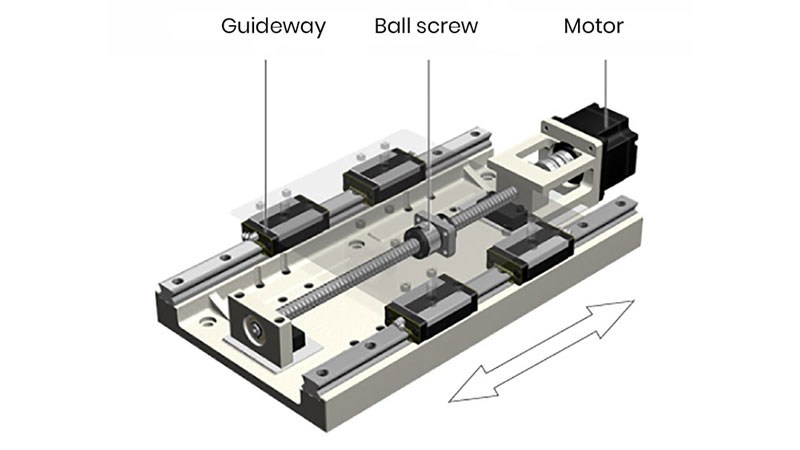

Линейные направляющие и направляющие с шариковым винтом, как часто используемые системы направляющих в токарных станках с ЧПУ, имеют свои характеристики, подходящие для различных требований к обработке. Они значительно различаются по следующим аспектам:

• Точность: Производственная точность линейных направляющих обычно выше, чем у направляющих с шариковым винтом, что обеспечивает более высокую точность обработки и повторяемость.
• Скорость: Направляющие с шариковым винтом обладают более высокими скоростями движения и ускорением, подходящими для задач, требующих быстрой обработки, в то время как линейные направляющие могут испытывать вибрацию и шум на высоких скоростях.
• Грузоподъемность: Направляющие с шариковым винтом имеют более высокую грузоподъемность по сравнению с линейными направляющими, способные выдерживать большие осевые и радиальные нагрузки, что подходит для задач с тяжелыми нагрузками.

Заключение

При выборе типа направляющей для токарного станка с ЧПУ необходимо всесторонне учитывать конкретные требования к обработке и характеристики заготовок. Для задач, требующих высокой точности и стабильности, линейные направляющие являются более подходящим выбором, в то время как для задач, требующих высокой скорости и большой грузоподъемности, предпочтительнее направляющие с шариковым винтом. Учитывая преимущества и недостатки каждого типа, можно значительно улучшить производительность и эффективность токарных станков с ЧПУ.

С учетом преимуществ и недостатков как линейных направляющих, так и направляющих с шариковым винтом, а также требований к продукции, все токарные станки с ЧПУ, введенные SMART LATHE, используют комбинацию линейных направляющих и направляющих с шариковым винтом для удовлетворения потребностей в обработке. Серия SL от SMART LATHE является свидетельством этого подхода.

Однако SMART LATHE также может настраивать тип направляющей в соответствии с конкретными требованиями. Заинтересованные стороны приглашаются предоставить свои потребности.
