Токарный станок с ЧПУ
Тип турели
Серия ST

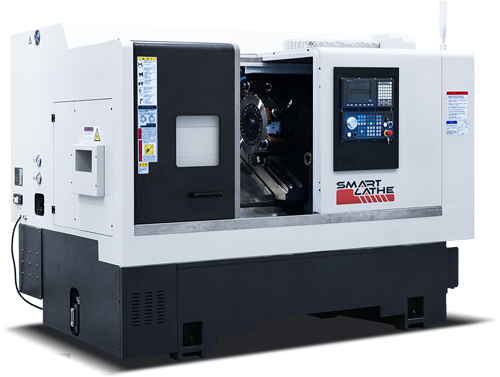

Серия ST - это интегрированный мультиплексный токарный центр, сочетающий в себе возможности токарного центра и обрабатывающего центра с помощью управления по осям Y и C. Универсальная 12-позиционная силовая револьверная головка позволяет полностью изготавливать детали сложной формы за одну операцию наладки.
Выпуск серии ST - это стремление к максимальному потенциалу гибкости, точности, надежности и производительности.
| Модель | ST-46YT | ST-52YT | ST-72YT |
ПОТЕНЦИАЛ | |||
Перекидная поперечная кровать | Φ480 мм | Φ700 мм | Φ700 мм |
Длина поворота | До 350 мм | До 550 мм | До 550 мм |
Материалы прутка Диаметр обточки (макс.) | Φ45 мм | Φ51 мм | Φ71 мм |
Диаметр точения одной заготовки (макс.) | 300 мм | 350 мм | 350 мм |
Тип кровати | Наклонная кровать 30° | Наклонная кровать 30° | Наклонная кровать 30° |
ПУТЕШЕСТВИЯ | |||
Ось Z | 350 мм | 550 мм | 550 мм |
Ось X | 220 мм | 200 мм | 200 мм |
Ось Y | ±40 мм | ±45 мм | ±45 мм |
Шток шарикового винта | 40 мм | 32 мм | 32 мм |
Линейный рельсовый путь | 35 мм | 35 мм | 35 мм |
Ось Z/X | До 20 м/мин | До 25 м/мин | До 25 м/мин |
Точность обработки | ±0,005 мм | ±0,005 мм | ±0,005 мм |
Шероховатость поверхности | ≤Ra 1,6 мкм | ≤Ra 1,6 мкм | ≤Ra 1,6 мкм |
SPINDLE | |||
Конус носа шпинделя | A2-5 | A2-6 | A2-8 |
Скорость | 5000 об/мин | 3500 об/мин | 3000 об/мин |
Мощность двигателя шпинделя | 11,6 КВТ | 11 КВТ | 11 КВТ |
Тип цанги | Трехкулачковый гидравлический патрон с мягкими губками | ||
Размер патрона | 6'' | 8'' | 10'' |
ИНСТРУМЕНТЫ | |||
Силовая турель | BMT55 12 станций | BMT55 12 станций | BMT55 12 станций |
Держатель инструмента | Держатели инструментов для внутренних отверстий (4 комплекта) Внешние держатели для круглых инструментов (4 комплекта) Держатель торцовочного инструмента (1 комплект) Держатели инструмента для боковой фрезеровки (2 комплекта) Держатели инструментов для торцевой фрезеровки (2 комплекта) | ||
Тип хвостовой бабки | MT5 | MT5 | MT5 |
Ход хвостовой бабки | 400 мм | 500 мм | 500 мм |
ЧПУ КОНТРОЛЬ | |||
Контроллер | SYNTEC | SYNTEC | SYNTEC |
ИСТОЧНИК ПИТАНИЯ | |||
Общая мощность | 18.5kW | 18kW | 20kW |
Напряжение | 380 В переменного тока 50 Гц | 380 В переменного тока 50 Гц | 380 В переменного тока 50 Гц |
РАЗМЕРЫ | |||
Размеры (L/W/H) | 3355*1920*2156mm | 3030*2018*2032mm | 3030*2018*2032mm |
Вес | 4400 кг | 4500 кг | 4700 кг |

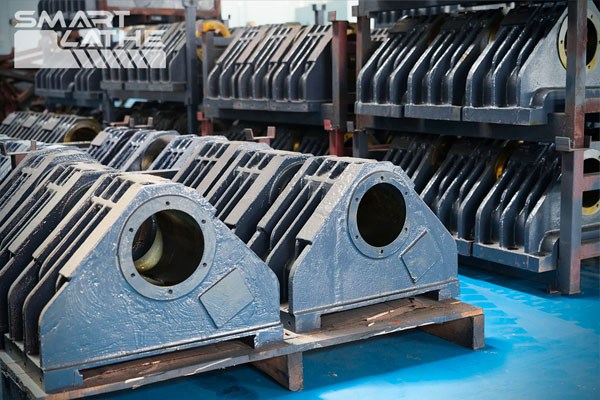

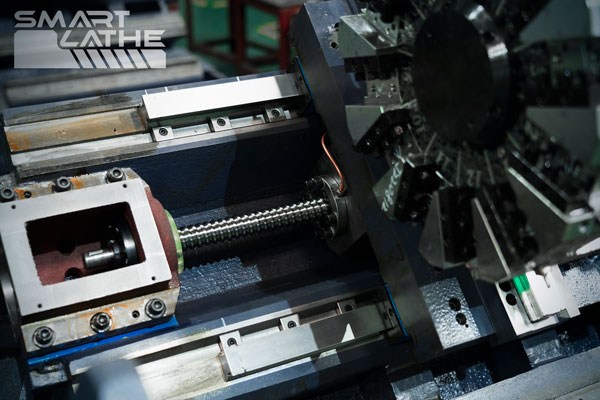

- Цельное чугунное основание представляет собой настоящую 30-градусную наклонную станину, обеспечивающую большую массу при небольшой занимаемой площади. Большая масса означает повышенную жесткость и лучший теплоотвод.
- Запатентованная конструкция наклонной станины увеличивает ход оси X до 220 мм, оси Y - до 40 мм, а оси Z - до 350 мм, уменьшая размеры и стабильность токарного станка.

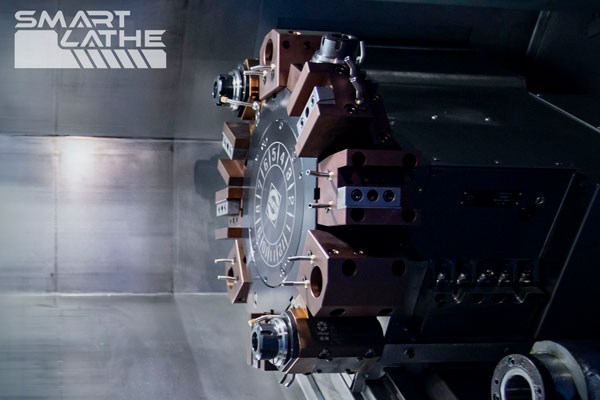

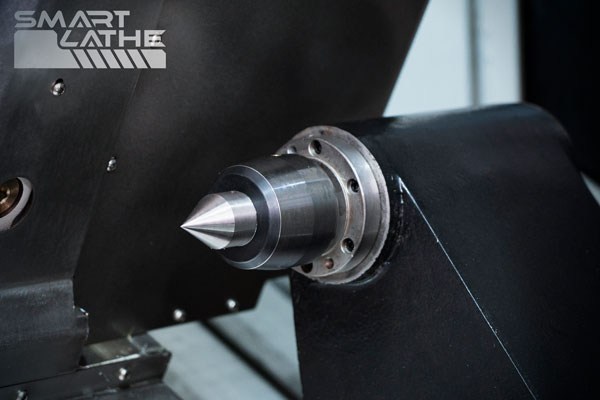

- Оснащен гидравлической задней бабкой с программным управлением ЧПУ, 12-позиционной силовой револьверной головкой, силовая фрезерная головка может быть установлена в верхней или нижней позиции оси Y (револьверная головка), высокая жесткость резки, подходит для токарной обработки по длинной оси, фрезерования, обработки сложных многопроцессных изделий, таких как сверление и нарезание резьбы.
- Главный шпиндель имеет функцию оси C, высокую скорость, высокую точность и низкую вибрацию, что обеспечивает точность обработки деталей. Каждый подшипниковый узел шпинделя был протестирован на динамическую балансировку перед установкой, чтобы обеспечить стабильность работы на высокой скорости.
- Оснащен тайваньской шарико-винтовой парой и линейной направляющей для обеспечения точности и низкого уровня вибрации при перемещении каретки инструмента.
- Оснащен системой автоматической смазки для обеспечения бесперебойной и долговечной работы системы передачи.

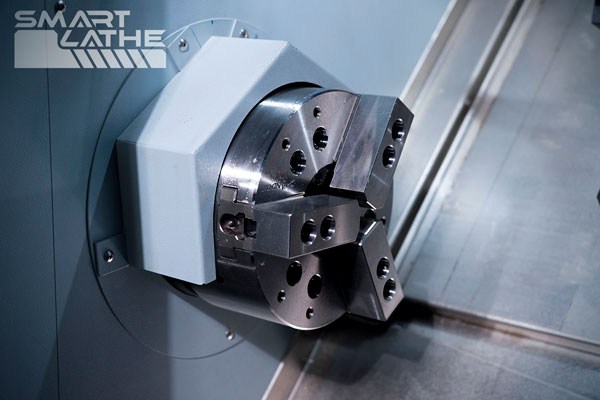

- Прочный гидравлический цанговый патрон может удерживать прутки до φ51 мм и одну заготовку до φ62 мм.
- Система ЧПУ SYNTEC сочетается с качественными электрическими деталями, обеспечивающими быстрое функционирование и долговечность.

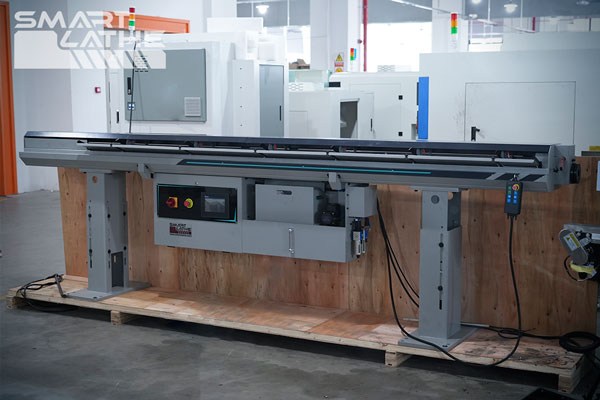

Сервоприводный податчик прутков

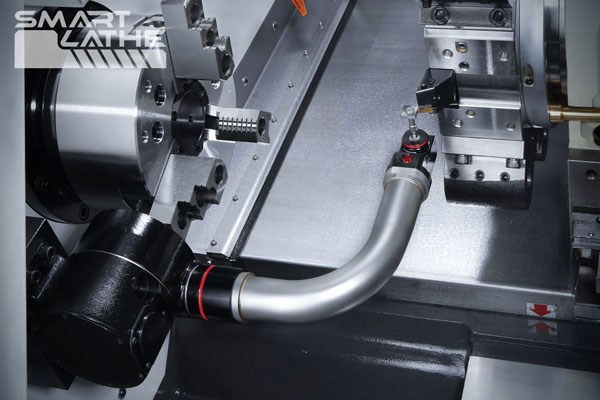

Наладчик инструментов

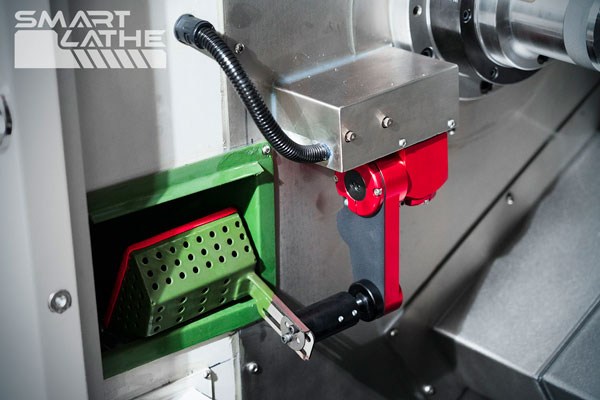

Ловец деталей

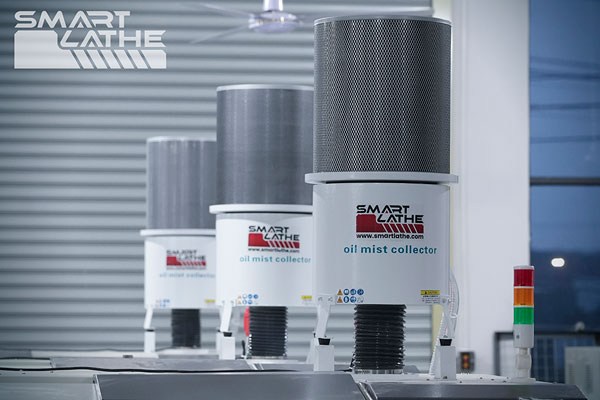

Сборщик масляного тумана

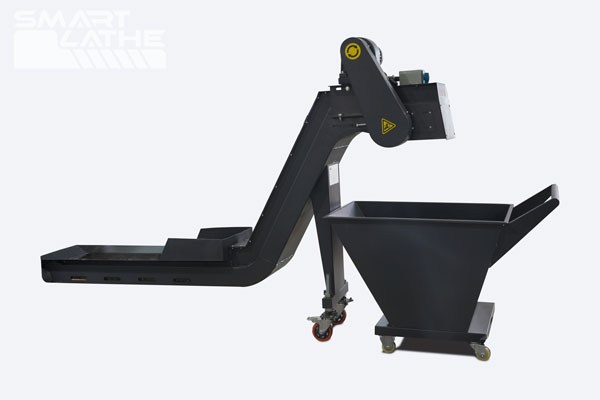

Цепной транспортер для стружки

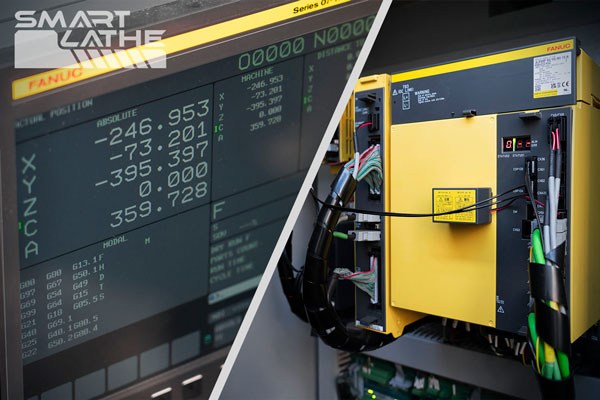

Система ЧПУ FANUC

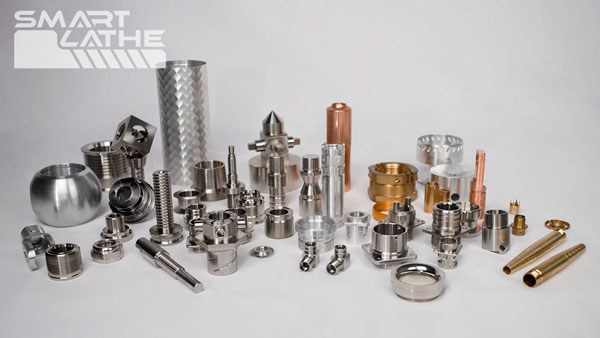

Приложение
Способен выполнять токарную обработку латуни, бронзы, алюминия, стали, нержавеющей стали и жесткого пластика с диаметром прутка до Φ51 мм или отдельных заготовок до Φ300 мм. Чугунный корпус высокой жесткости обеспечивает возможность обработки материалов с более высокой твердостью и лучшую гладкость (меньшую шероховатость). ST-52YT оснащен гидравлической задней бабкой с программным управлением ЧПУ, 12-позиционной силовой револьверной головкой, силовой фрезерной головкой, которая может быть установлена в верхнем или нижнем положении оси Y (револьверной головки), высокой жесткостью резания, подходит для точения по длинной оси, фрезерования, обработки сложных многопроцессных изделий, таких как сверление и нарезание резьбы.
Деловое исследование

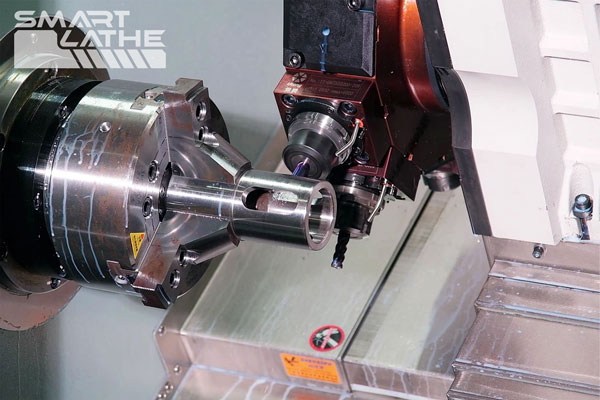

Конфигурация: ST-52YT устанавливает 3-кулачковый гидравлический патрон, силовая револьверная головка.
Заготовка: Соединительный вал, сталь 45.
Процесс обработки: Токарная обработка, торцевание, сверление, фрезерование.
Продолжительность поворота: в течение 380 секунд после однократной обработки
Smartlathe является одним из ведущих производителей станков с ЧПУ в Китае. Мы стремимся упростить переход от ручного управления к цифровому управлению. Компания Smartlathe гордится тем, что может предложить вам решения по токарной обработке на горизонтальных 3-осевых токарных станках с ЧПУ, токарных станках с ЧПУ и токарно-фрезерных центрах с ЧПУ.
