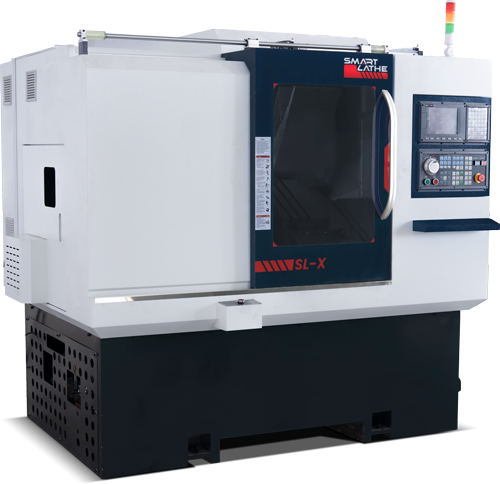

Умный токарный станок с ЧПУ
SL-X
SL-X - это токарно-фрезерный станок с ЧПУ, который обеспечивает различные возможности комбинирования инструментов с более мощным шпинделем (7,4 л.с.). Это лучшее решение для удовлетворения разнообразных потребностей в металлообработке и минимизации времени смены инструмента.
ПОТЕНЦИАЛ | |
Перекидная поперечная кровать | Φ430 мм |
Качающаяся каретка | Φ120 мм |
Длина поворота | До 300 мм |
Диаметр поворота | Материалы прутка до Φ46 мм Одиночная заготовка до Φ50 мм |
Тип кровати | Наклонная кровать 45° |
ПУТЕШЕСТВИЯ | |
Ось Z | 300 мм |
Ось X | 900 мм |
Тип направляющей | 32 мм TAIWAN шариковый винт стержень 30mm TAIWAN linear guideway |
Ось Z/X | До 28 м/мин |
Точность обработки | ±0,01 мм |
Шероховатость поверхности | ≤Ra 1,6 мкм |
SPINDLE | |
Конус носа шпинделя | A2-5 |
Скорость | 4000 RPM |
Мощность двигателя шпинделя | Серводвигатель мощностью 5,5 кВт |
Тип цанги | Гидравлическая цанга |
ИНСТРУМЕНТЫ | |
Тип группы Инструмент | Держатели для инструментов типа 5 Gang |
Наружный диаметр хвостовика режущего инструмента | 16 мм*16 мм |
ЧПУ КОНТРОЛЬ | |
Контроллер | Система ЧПУ SmartBrain™ По желанию: GSK или SYNTEC |
ИСТОЧНИК ПИТАНИЯ | |
Общая мощность | 7,5 КВТ |
Напряжение | 380 В переменного тока 50 Гц |
РАЗМЕРЫ | |
Размеры (L/W/H) | 2000мм*1500мм*1900мм |
Вес | 3000 кг |
-
Фрезерно-поворотный обрабатывающий центр SL-X имеет просторную рабочую зону с большими перемещениями по осям X/Z, что позволяет легко обрабатывать более сложные заготовки.
-
Благодаря разнообразным комбинациям инструментов SL-X позволяет повысить точность обработки и сократить время зажима.
-
Запатентованная конструкция наклонной станины увеличивает ход оси X до 900 мм, а оси Z - до 300 мм, уменьшая площадь токарного стола, повышая стабильность и удобство удаления стружки.
-
При сложной обработке, такой как токарная и фрезерная, большая часть процесса может быть выполнена за один зажим, что значительно сокращает время обработки.
-
Главный шпиндель имеет функцию оси C, высокую скорость, высокую точность и низкую вибрацию, что обеспечивает точность обработки деталей. Каждый подшипниковый узел шпинделя был протестирован на динамическую балансировку перед установкой, чтобы обеспечить стабильность работы на высокой скорости.
-
Оснащен тайваньской 32-миллиметровой шарико-винтовой направляющей и 32-миллиметровой линейной направляющей для обеспечения точности и низкого уровня вибрации при перемещении каретки инструмента.
-
Оснащен системой автоматической смазки для обеспечения бесперебойной и долговечной работы системы передачи.
-

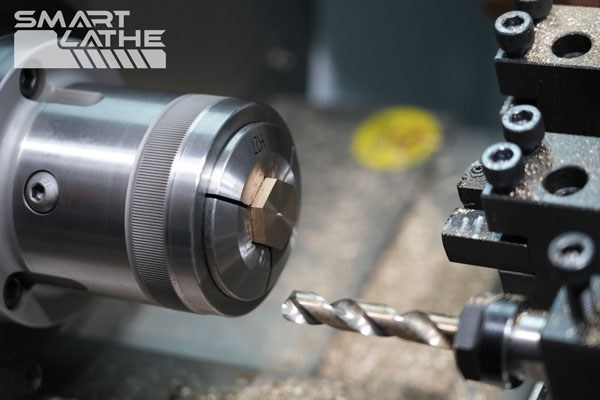

Прочный гидравлический цанговый патрон может удерживать прутки до Φ46 мм и одну заготовку до Φ50 мм.
-
Для устройства подачи прутков, портального загрузочного устройства или роботизированных манипуляторов предлагаются автоматические решения.
масляного-податчик-прутков
Сервоприводный податчик прутков

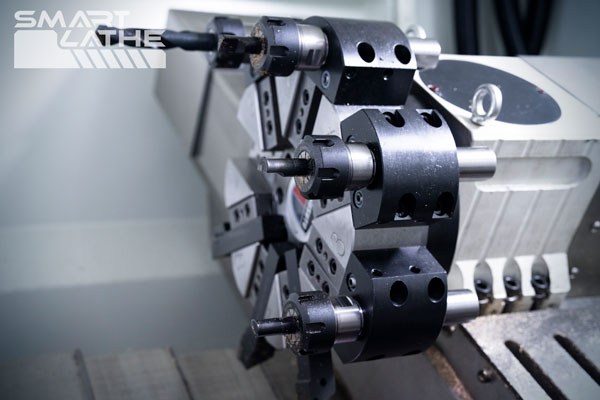

Серво револьверная головка

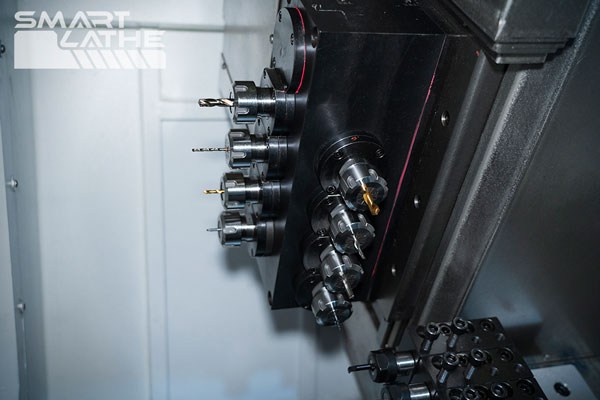

4+4 фрезерные инструменты
Трехкулачковый-патрон
2 фрезерные инструменты
фрезерование многоугольников
4 фрезерные инструменты
Приложение
Может выполнять токарную обработку латуни, бронзы, алюминия, стали, нержавеющей стали и жесткого пластика с диаметром прутка до Φ46 мм или отдельных заготовок до Φ50 мм.
Деловое исследование

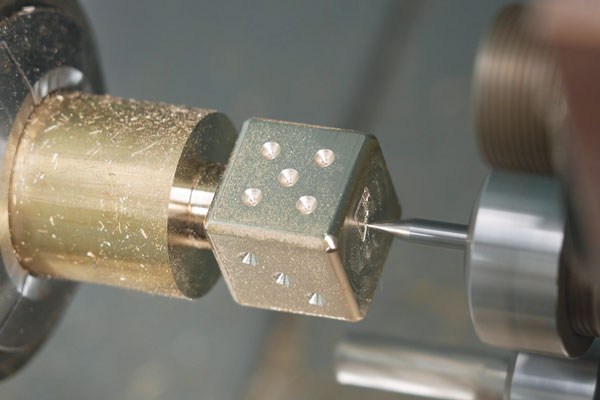

Конфигурация: SL-X устанавливает Гидравлический коллектор, устройство для фрезерования по оси Y и устройство для обработки торцевых сторон под напряжением (4 инструмента), а также функция оси C*
Заготовка: латунные кубики
Процесс обработки: Токарная, фрезерная, фасонная.
