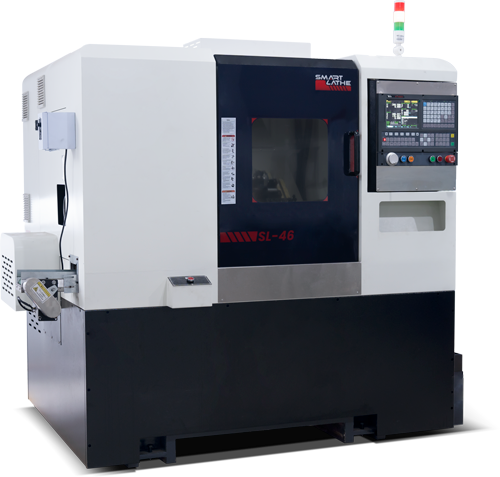

Умный токарный станок с ЧПУ
SL-46
Когда речь заходит о высокопроизводительной и высокоточной обработке сложных токарных деталей, наш станок SL-46 становится эталоном в отрасли. Благодаря надежной конструкции станка, высокопрочной конструкции и встроенному программному обеспечению, этот станок удобен в эксплуатации даже для начинающих механизаторов. Очень большая рабочая зона обеспечивает простор для функции "живой" оснастки, которая позволяет выполнять многоосевое фрезерование и точение, а также фрезерование по оси Y со смещением от центра.
ПОТЕНЦИАЛ | |
Перекидная поперечная кровать | Φ350 мм |
Качающаяся каретка | Φ100 мм |
Длина поворота | До 230 мм |
Диаметр поворота | Материалы прутка до Φ46 мм Одиночная заготовка до Φ50 мм |
Тип кровати | Наклонная кровать 45° |
ПУТЕШЕСТВИЯ | |
Ось Z | 230 мм |
Ось X | 700 мм |
Тип направляющей | 25 мм TAIWAN шариковый винт стержень Линейные направляющие 25 мм TAIWAN |
Ось Z/X | До 20 м/мин |
Точность обработки | ±0,01 мм |
Шероховатость поверхности | ≤Ra 1,6 мкм |
SPINDLE | |
Конус носа шпинделя | A2-4 |
Скорость | 4000 RPM |
Мощность двигателя шпинделя | Серводвигатель 3,7 кВт |
Тип цанги | Гидравлическая цанга |
ИНСТРУМЕНТЫ | |

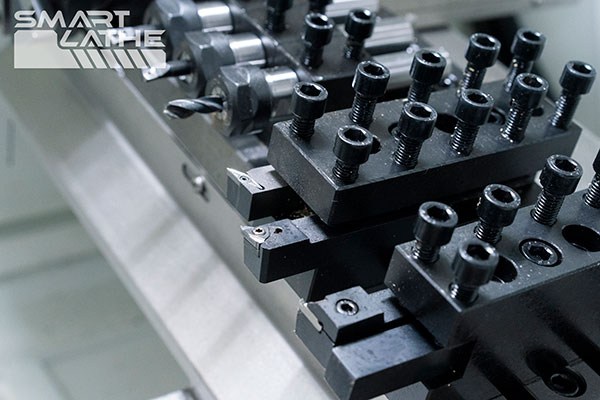

Тип группы Инструмент | Держатели для инструментов типа 5 Gang |
Наружный диаметр хвостовика режущего инструмента | 16 мм*16 мм |
ЧПУ КОНТРОЛЬ | |
Контроллер | Система ЧПУ SmartBrain™ По желанию: GSK или SYNTEC |
ИСТОЧНИК ПИТАНИЯ | |
Общая мощность | 6 КВТ |
Напряжение | 380 В переменного тока 50 Гц |
РАЗМЕРЫ | |
Размеры (L/W/H) | 2000мм*1400мм*1950мм |
Вес | 2500 кг |
-
Токарно-фрезерный центр с ЧПУ SL 46 предназначен для многозадачной обработки сложных деталей при максимальной производительности и минимизации времени на обработку.
-

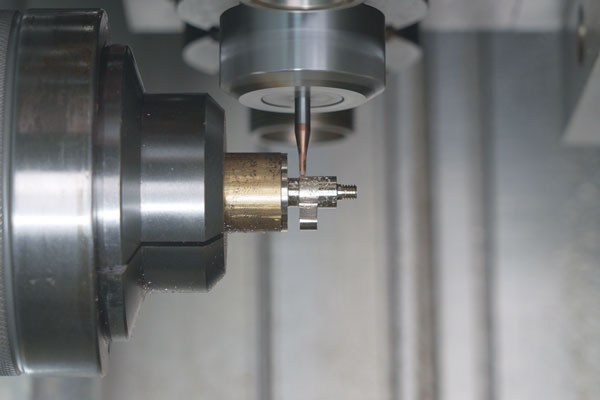

Большая рабочая зона, обеспечивающая простор для работы с живым инструментом, в том числе для многоосевого фрезерования и токарной обработки, а также для многопозиционного фрезерования вне центра по оси Y.
-

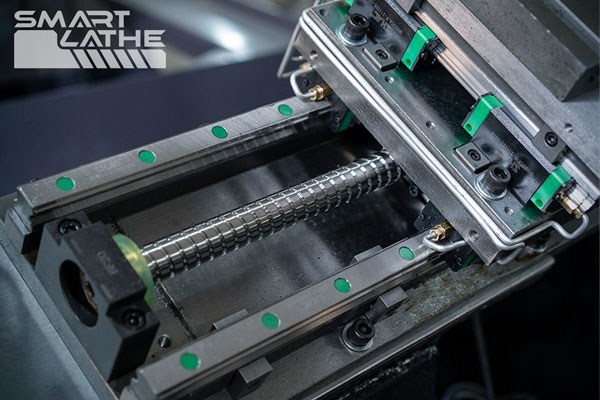

45-градусная конструкция наклонной станины с линейной направляющей значительно повышает точность и стабильность процесса точения и удобна для удаления стружки.
-

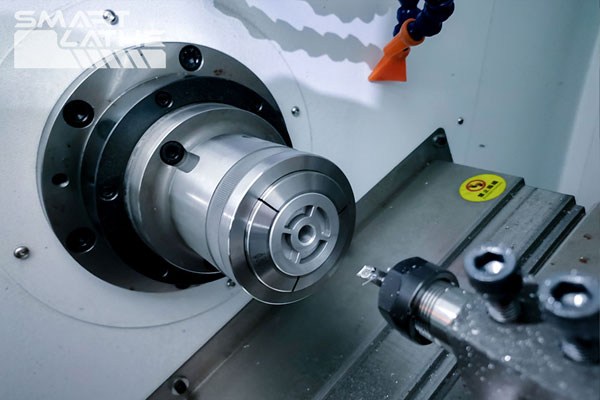

Гидравлическая система зажима обеспечивает жесткость для тяжелых токарных и фрезерных работ с точным управлением по оси C.
-

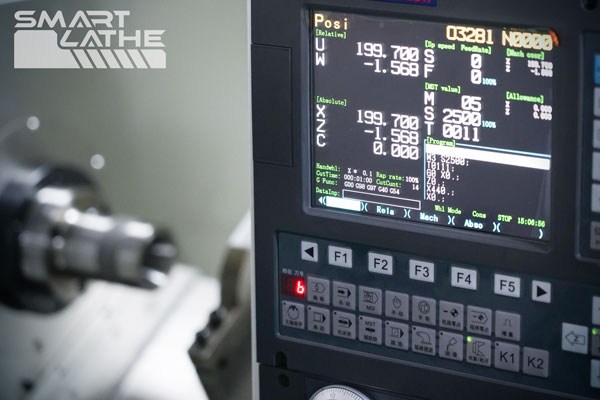

Системы контроллеров ЧПУ SmartBrain разработаны компанией Smartlathe, которая является ведущим в Китае производителем пультов управления станками с ЧПУ. Возможно как универсальное программирование в G-коде/M-коде (EIA/ISO), так и разговорное программирование. Его легко освоить и запустить.
-
Для устройства подачи прутков, портального загрузочного устройства или роботизированных манипуляторов предлагаются автоматические решения.

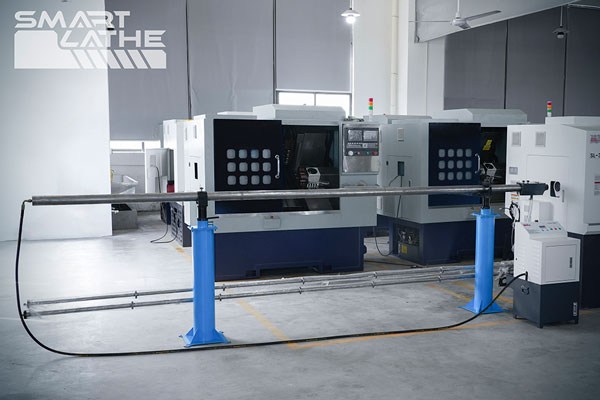

масляного-податчик-прутков

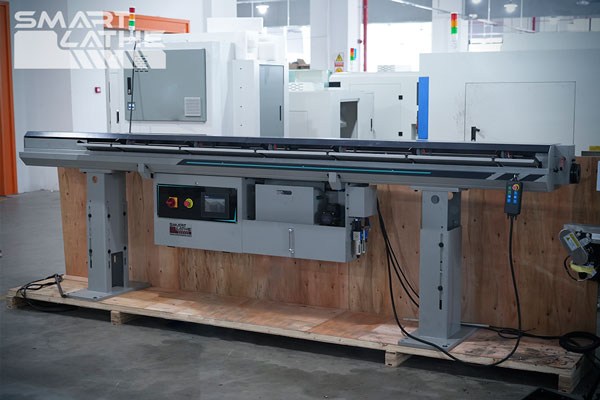

Сервоприводный податчик-прутков

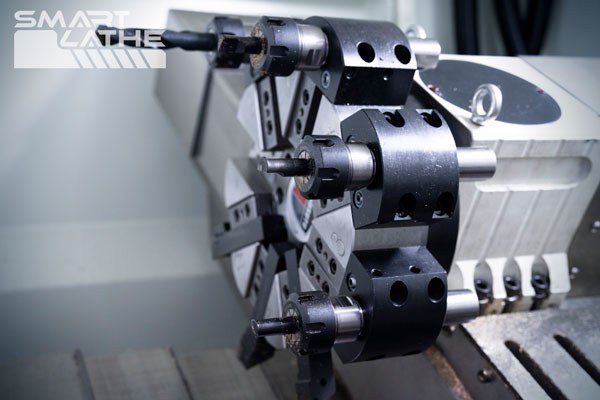

Серво револьверная головка

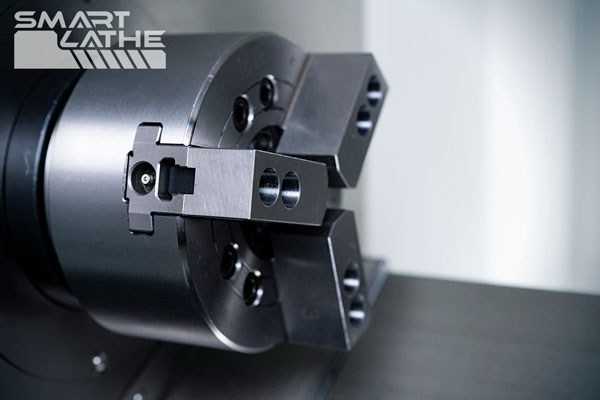

Трехкулачковый-патрон

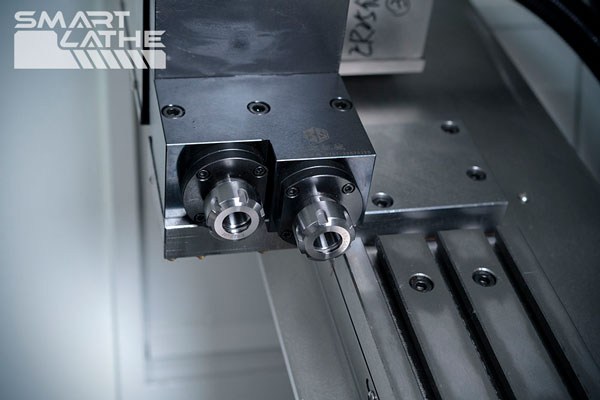

2 фрезерные инструменты

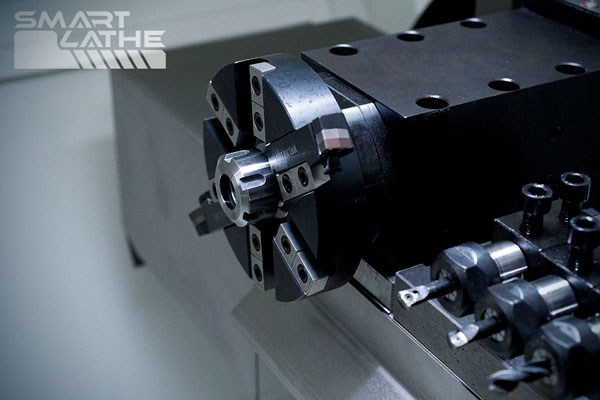

фрезерование многоугольников

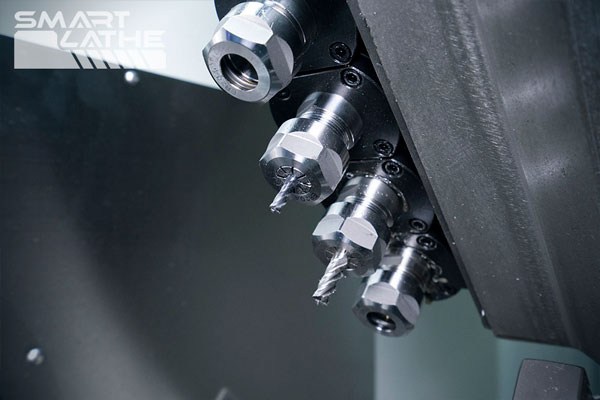

4 фрезерные инструменты
Приложение
SL 46 токарно-фрезерный центр с ЧПУ обеспечивает многофункциональность с высокой скоростью (4000 об/мин) и мощной мощностью (5 л.с.), способной выполнять большинство токарных работ в области автоматики, медицины, аэрокосмической промышленности, полупроводников, промышленного оборудования, нефти и газа и т.д., удерживая пруток материалов диаметром макс. Φ46 мм или отдельных заготовок макс. Φ50 мм.
Деловое исследование
Конфигурация: SL-46 устанавливает Гидравлический коллектор а также функция оси C*

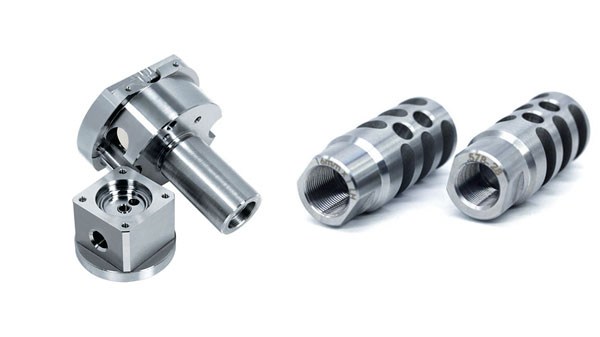

Заготовка: Внутренние-фитинги-корпуса-клапана
Процесс обработки: Токарная обработка, торцевание, фрезерование, сверление, фасонная обработка.
Длительность превращения: в течение 40 секунд
