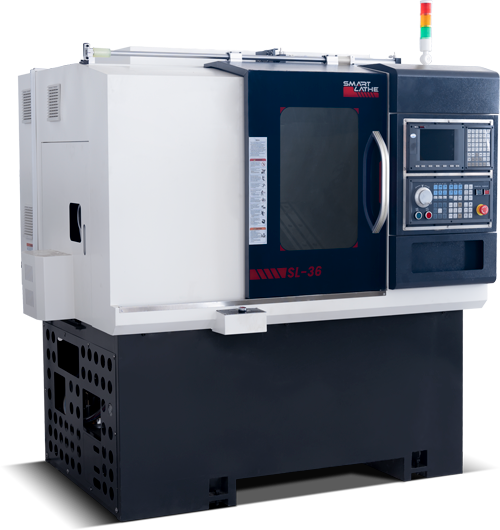

Умный токарный станок с ЧПУ
SL-36
SL-36 оснащен высокоскоростным шпинделем со скоростью вращения 4 000 об/мин, обеспечивающим мощность 4 л.с. для тяжелых условий обработки. Благодаря большому рабочему пространству с широким перемещением по осям X/Z, станок может быть оснащен широким спектром инструментов, например, боковыми инструментами, осью Y для обработки канавок, сверления и радиальных резов на наружных поверхностях. Многопозиционная револьверная головка, многоугольное фрезерное устройство для накатки, нарезания резьбы и торцевого фрезерования на торцевой поверхности.
ПОТЕНЦИАЛ | |
Перекидная поперечная кровать | Φ350 мм |
Качающаяся каретка | Φ100 мм |
Длина поворота | До 230 мм |
Диаметр поворота | Материалы прутка до Φ36 мм Одиночная заготовка до Φ50 мм |
Тип кровати | Наклонная кровать 30° |
ПУТЕШЕСТВИЯ | |
Ось Z | 230 мм |
Ось X | 600 мм |
Тип направляющей | 25 мм TAIWAN шариковый винт стержень Линейные направляющие 25 мм TAIWAN |
Ось Z/X | До 20 м/мин |
Точность обработки | ±0,01 мм |
Шероховатость поверхности | ≤Ra 1,6 мкм |
SPINDLE | |
Конус носа шпинделя | A2-4 |
Скорость | 4000 RPM |
Мощность двигателя шпинделя | Серводвигатель 3 кВт |

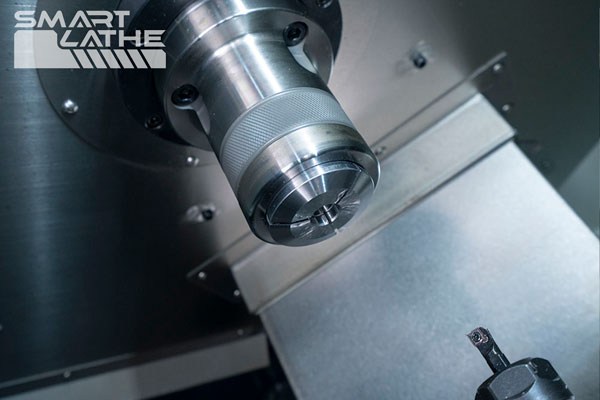

Тип цанги | Гидравлическая цанга |
ИНСТРУМЕНТЫ | |
Тип группы Инструмент | Держатели для инструментов типа 5 Gang |
Наружный диаметр хвостовика режущего инструмента | 16 мм*16 мм |
ЧПУ КОНТРОЛЬ | |

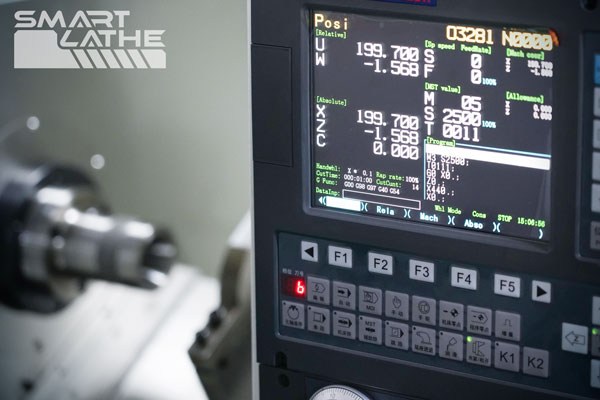

Контроллер | Система ЧПУ SmartBrain™ По желанию: GSK или SYNTEC |
ИСТОЧНИК ПИТАНИЯ | |
Общая мощность | 5 КВТ |
Напряжение | 380 В переменного тока 50 Гц |
РАЗМЕРЫ | |
Размеры (L/W/H) | 1750 мм*1350 мм*1800 мм |
Вес | 1800 кг |
-
Все конструктивные элементы токарного станка SL-36 изготовлены из высококачественного чугуна, хорошо закалены и разгружены от напряжений, что гарантирует долгую надежность.
-
Полностью закрытая водонепроницаемая и безопасная в эксплуатации камера для механической обработки. Эта модель предназначена для реализации различных автоматических решений, таких как масляная ванна, воздушная ванна, вибрационная плита, а также автоматическая загрузка/выгрузка с помощью роботизированной руки.
-

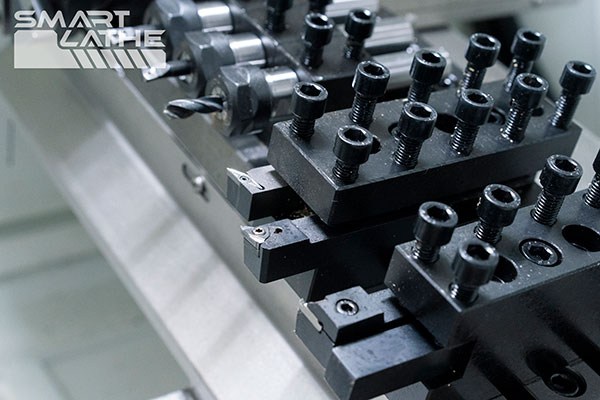

SL-36 оснащен жесткой станиной с углом наклона 30 градусов, высокоточными линейными направляющими 25-го калибра и шлифовальным шариковым винтом, что способствует более быстрому удалению стружки и увеличению скорости работы.
-
Токарный станок SL-36 имеет просторную рабочую зону для оснащения большим количеством инструмента, который обеспечивает многоосевое фрезерование и токарную обработку, фрезерование по оси Y со смещением от центра.
-
Рабочая длина оси X достигает 600 мм. Инструмент типа Gang значительно повышает эффективность единовременной обработки.
-
Гидравлическая система зажима с дисковым тормозом (опция) обеспечивает жесткость для тяжелых токарных и фрезерных работ и полный контроль оси C на 360°.
-
Доступны различные варианты фиксации токарного станка с различными размерами отверстия шпинделя и патрона.

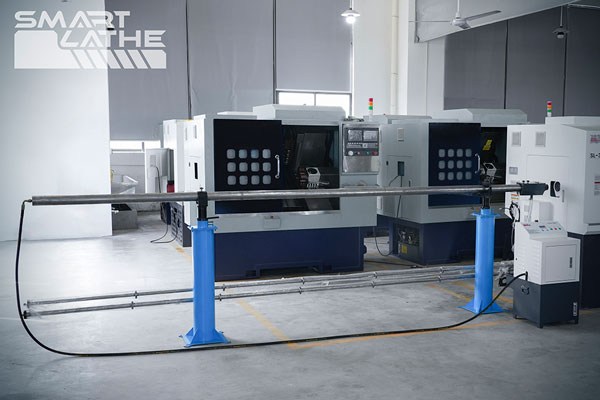

масляного-податчик-прутков

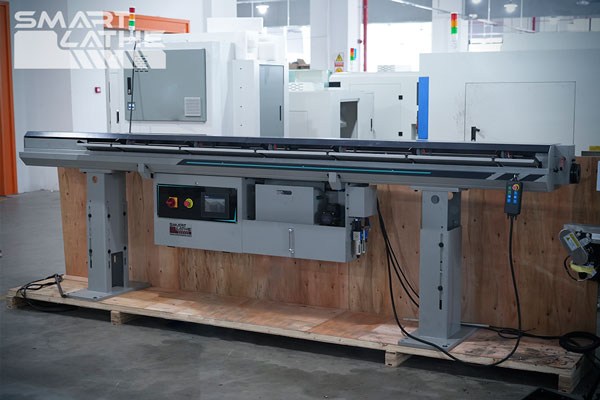

Сервоприводный-податчик-прутков

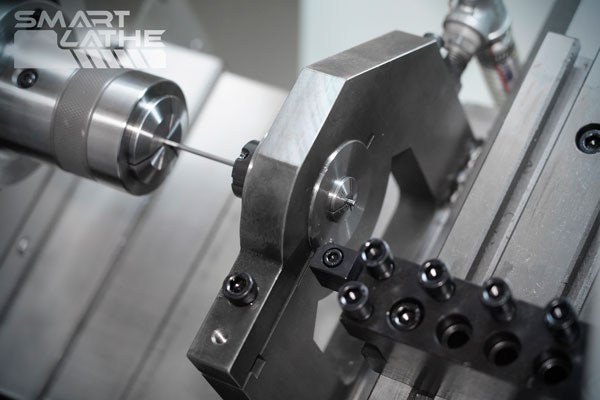

Устойчивый-упор

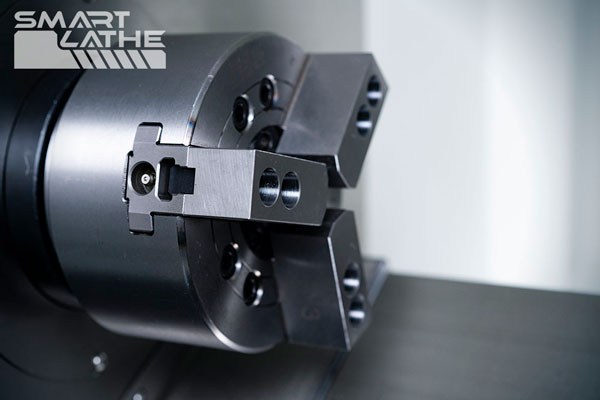

Трехкулачковый-патрон

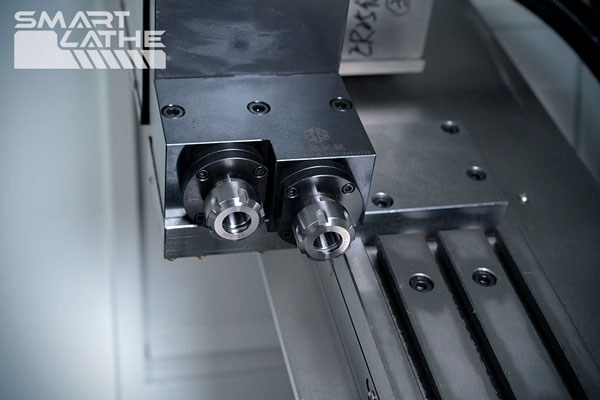

2 фрезерные инструменты

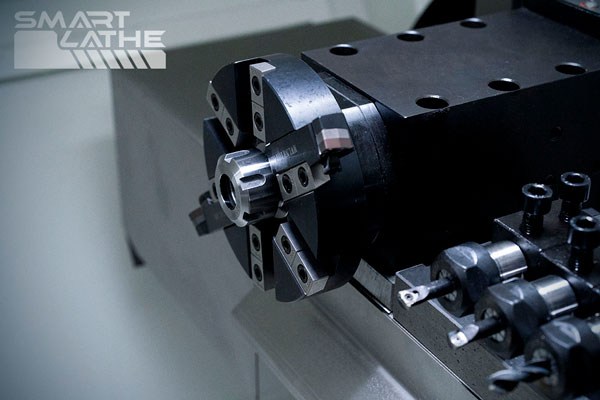

фрезерование многоугольников

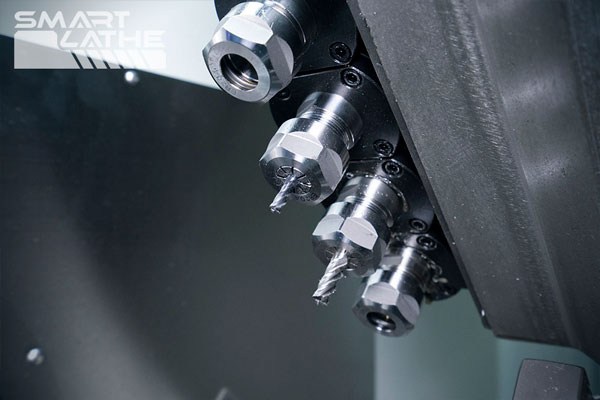

4 фрезерные инструменты
Приложение

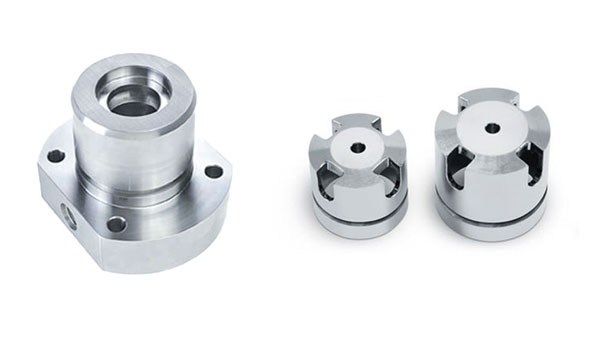

SL-36 provides both two-axis high-precision turning and the possibilities of complex multi-tasking operations like hard turning, taper turning, parting, facing, boring, grooving, reaming, drilling, threading, knurling, etc. Easily handle the bar materials with diameter max. Φ36 mm or individual workpieces diameter max. Φ350mm (Chuck size max. Φ50mm).
Деловое исследование
Конфигурация: SL-36 устанавливает Гидравлический коллектор, устройство бокового фрезерования по оси Y и функция оси C*

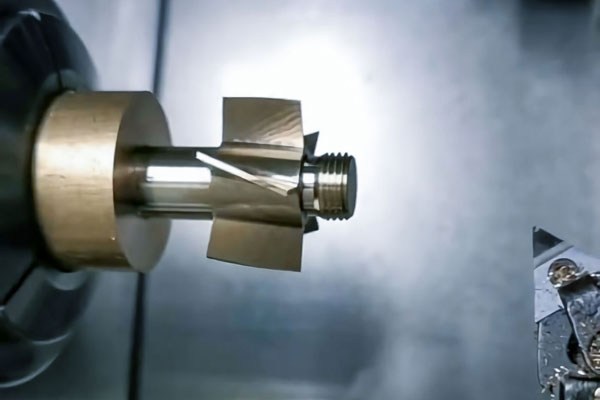

Заготовка: Точение крыльчатки размером Φ32 из латунного прутка диаметром Φ32 мм
Процесс обработки: Токарная обработка, резьба, торцевание, фрезерование, фасонная обработка.
Длительность превращения: в течение 30 секунд
