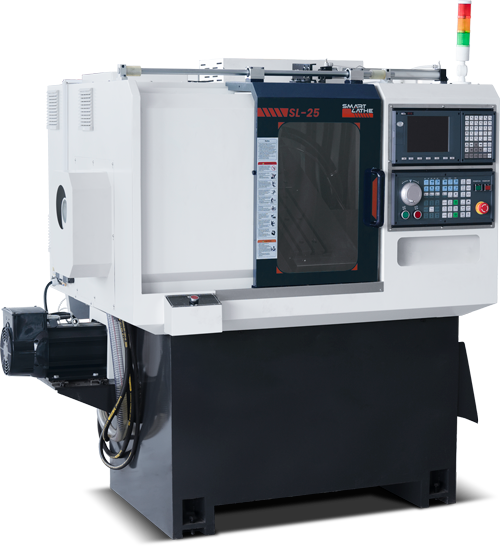

Умный токарный станок с ЧПУ
SL-25
Модель SL-25 оснащена увеличенным диапазоном перемещения по осям X и Z, а также надежными и точными закаленными линейными направляющими, обеспечивающими просторную рабочую зону для различных вариантов расположения инструмента, например, возможность бокового перемещения инструмента по оси X. Благодаря разработанной самостоятельно системе управления ЧПУ SmartBrian™ программирование с помощью симулятора ЧПУ очень удобно.
ПОТЕНЦИАЛ | |
Перекидная поперечная кровать | Φ350 мм |
Качающаяся каретка | Φ80 мм |
Длина поворота | До 180 мм |
Диаметр поворота | Прутковые материалы до Φ25 мм Одиночная заготовка до Φ50 мм |
Тип кровати | Наклонная кровать 30° |
ПУТЕШЕСТВИЯ | |
Ось Z | 180 мм |
Ось X | 500 мм |
Тип направляющей | 25 мм TAIWAN шариковый винт стержень Линейные направляющие 25 мм TAIWAN |
Ось Z/X | До 20 м/мин |
Точность обработки | ±0,01 мм |
Шероховатость поверхности | ≤Ra 1,6 мкм |
SPINDLE | |
Конус носа шпинделя | A2-4 |
Скорость | 4000 RPM |
Мощность двигателя шпинделя | Серводвигатель мощностью 2,2 кВт |
Тип цанги | Гидравлическая цанга |
ИНСТРУМЕНТЫ | |
Тип группы Инструмент | Держатели для инструментов типа 5 Gang |
Наружный диаметр хвостовика режущего инструмента | 16 мм*16 мм |
ЧПУ КОНТРОЛЬ | |
Контроллер | Система ЧПУ SmartBrain™ По желанию: GSK или SYNTEC |
ИСТОЧНИК ПИТАНИЯ | |
Общая мощность | 3,5 КВТ |
Напряжение | 380 В переменного тока 50 Гц |
РАЗМЕРЫ | |
Размеры (L/W/H) | 1400мм*1200мм*1650мм |
Вес | 1500 кг |
-

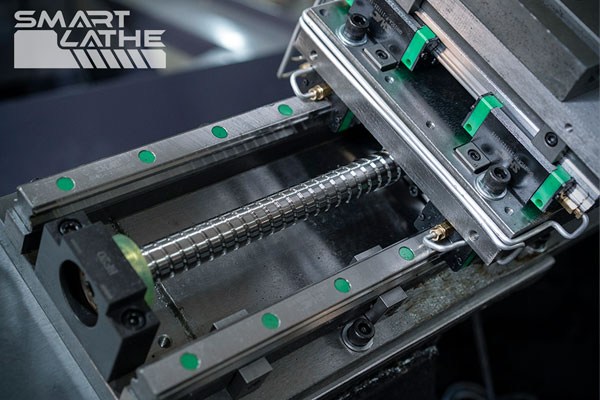

Токарный станок с ЧПУ промышленного уровня с мощным главным шпинделем и высококачественными тайваньскими 25-мм линейными направляющими гарантирует идеальную долговечность и повторяемость.
-

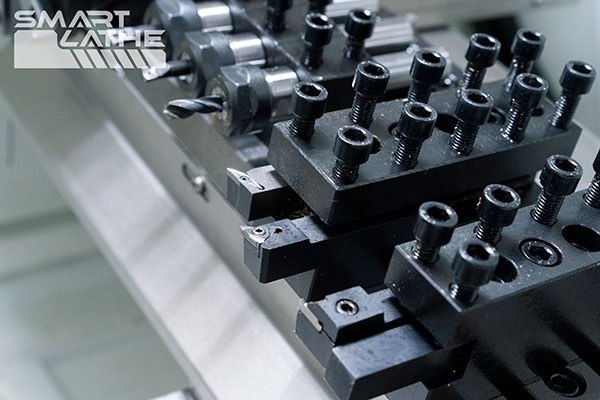

Запатентованная конструкция токарного станка с наклонной станиной 30° оптимизирует максимальную рабочую зону при минимальной занимаемой площади.
-
Увеличенная мощность перемещения по оси X до 500 мм и по оси Z до 180 мм позволяет использовать боковые инструменты под напряжением для сложной многозадачной обработки.
-

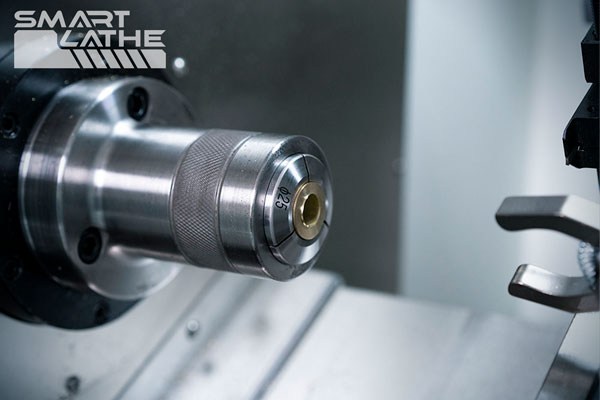

Гидравлическая цанга с проходным отверстием не только обеспечивает надежную фиксацию токарного станка, но и минимизирует время отсутствия резания.
-

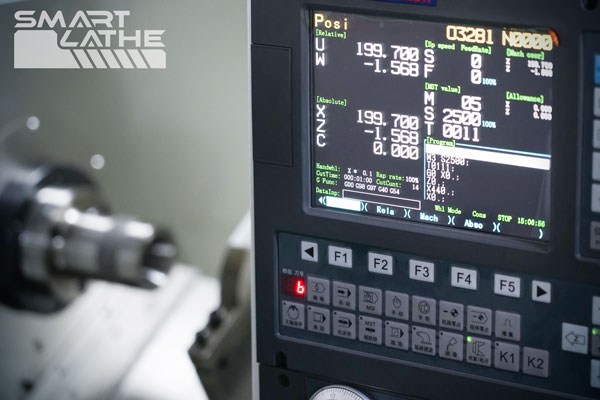

Обучение работе с контроллером ЧПУ SmartBrian™ предоставляется нашим клиентам бесплатно, что облегчает программирование с помощью интуитивного моделирования ЧПУ.
-
Автоматическая система смазки и охлаждения для легкого теплового контроля в процессе токарной обработки.
масляного-податчик-прутков
Сервоприводный-податчик-прутков

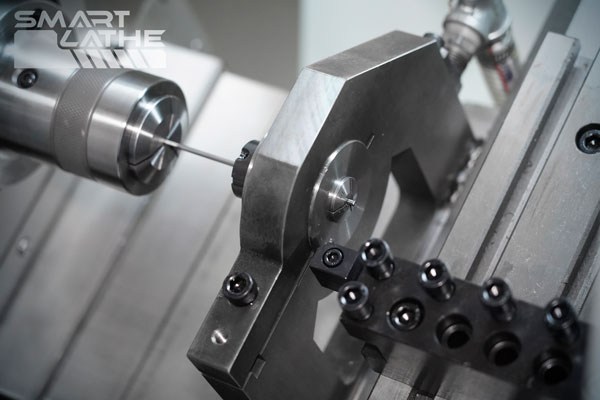

Устойчивый-упор

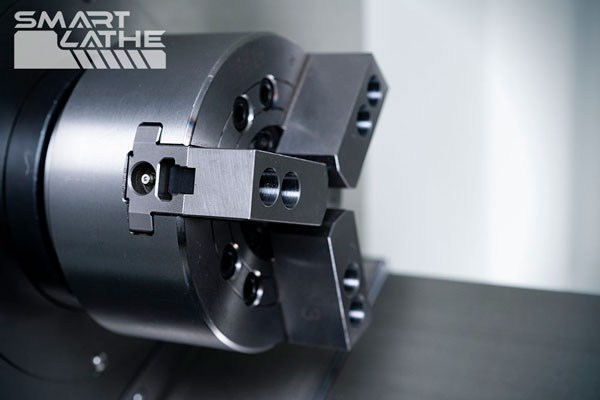

Трехкулачковый-патрон

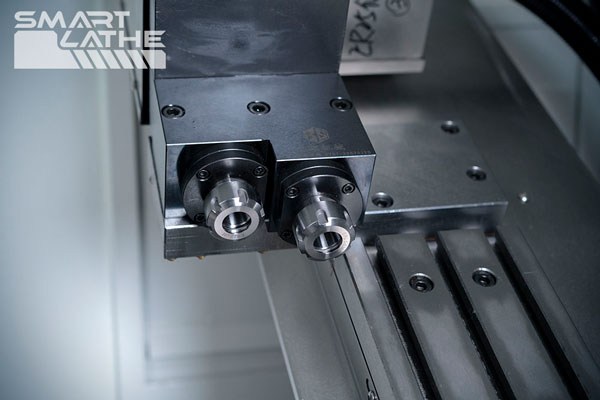

2 фрезерные инструменты

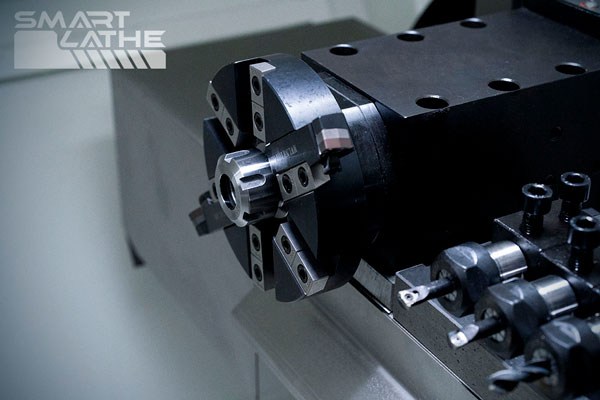

фрезерование-многоугольников
Приложение

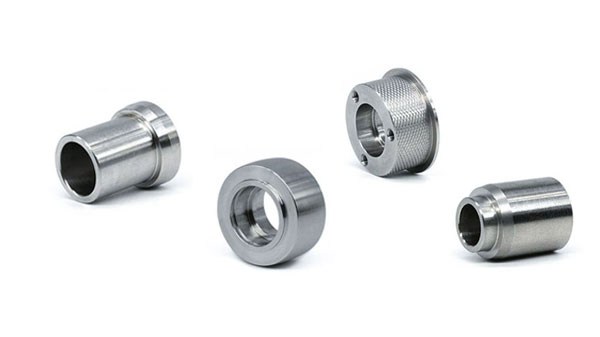

Лучший выбор для серийного и массового производства шайб, болтов, валов, заклепок, проставок, втулок, ниппелей, фитингов из нержавеющей стали, фитингов для труб, легких фитингов, колесных шпилек и т.д. из меди, алюминия, стали, нержавеющей стали, жесткого пластика и т.д. с диаметром прутка макс. Φ25 мм или отдельных заготовок диаметром не более φ350 мм (размер патрона не более Φ40 мм).
Деловое исследование
Конфигурация: SL-25 устанавливает 3-кулачковый гидравлический патрон, шаговое устройство для живого инструмента (2 вала) и функция оси C*

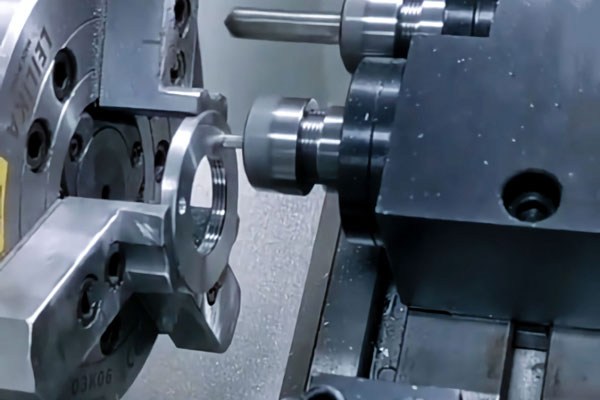

Заготовка: Готовый фланец - это Φ80 мм из нержавеющей стали с внутренней резьбой M50 и гладкими торцевыми поверхностями, с тремя винтовыми отверстиями M5, расположенными на равном расстоянии друг от друга, и фасками из Φ80 мм кольца SS.
Процесс обработки: Нарезание внутренней резьбы, торцевание, сверление, нарезание резьбы, снятие фаски.
Длительность превращения: в течение 20 секунд
