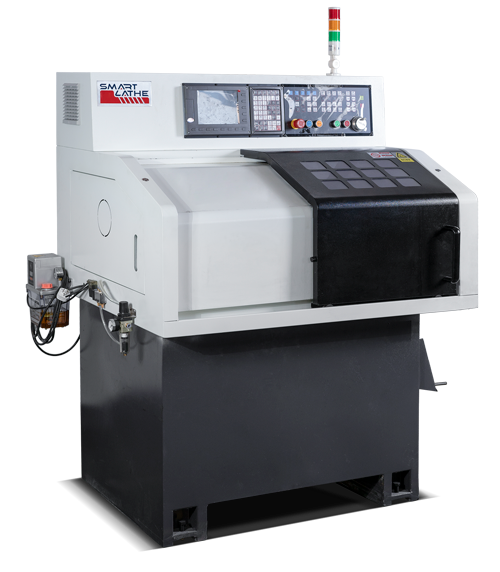

Умный токарный станок с ЧПУ
SL-07
SL-07 с устройством смены инструмента группового типа идеально подходит для прототипирования небольших заготовок. Быстрая смена инструмента и наклонная конструкция станины гарантируют повышенную производительность и простоту удаления стружки. Пневматическая цанга со сквозным отверстием обеспечивает быструю загрузку и возможность непрерывной подачи.
ПОТЕНЦИАЛ | |
Перекидная поперечная кровать | Φ200 мм |
Качающаяся каретка | Φ50 мм |
Длина поворота | До 150 мм |
Диаметр поворота | Прутковые материалы до Φ7 мм Одиночная заготовка до Φ25 мм |
Тип кровати | Наклонная кровать 15° |
ПУТЕШЕСТВИЯ | |
Ось Z | 150 мм |
Ось X | 300 мм |
Тип направляющей | 20 мм TAIWAN шариковый винт стержень Линейные направляющие 20 мм TAIWAN |
Ось Z/X | До 20 м/мин |
Точность обработки | ±0,01 мм |
Шероховатость поверхности | ≤Ra 1,6 мкм |
SPINDLE | |
Конус носа шпинделя | A2-4 |
Скорость | 5000 RPM |
Мощность двигателя шпинделя | Серводвигатель мощностью 1 кВт |
Тип цанги | Пневматическая цанга |
ИНСТРУМЕНТЫ | |

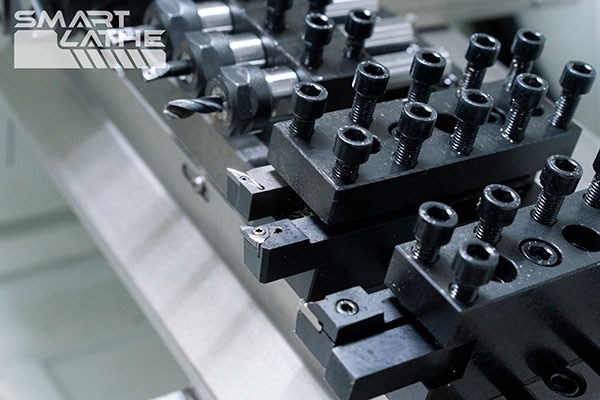

Тип группы Инструмент | Держатели для инструментов типа 5 Gang |
Наружный диаметр хвостовика режущего инструмента | 16 мм*16 мм |
ЧПУ КОНТРОЛЬ | |
Контроллер | Система ЧПУ SmartBrain™ По желанию: GSK или SYNTEC |
ИСТОЧНИК ПИТАНИЯ | |
Общая мощность | 2,5 КВТ |
Напряжение | 220 В переменного тока 50 Гц |
РАЗМЕРЫ | |
Размеры (L/W/H) | 1000мм*700мм*1500мм |
Вес | 1000 кг |
-
Токарный станок с ЧПУ начального уровня с максимальной точностью и минимальной занимаемой площадью.
-
Высокая жесткость конструкции корпуса, интегральное литье станины токарного станка и FEM-анализ обеспечивают превосходную жесткость и стабильность.
-
Запатентованная конструкция наклонной станины увеличивает возможности перемещения по оси X до 300 мм и по оси Z до 150 мм при меньшей камере.
-

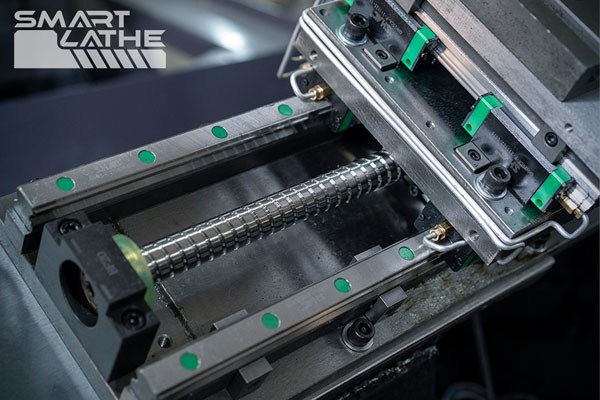

Тайваньская 20-мм рельсовая направляющая с шарико-винтовой парой и 20-мм линейная направляющая обеспечивают превосходную стабильность и точность перемещения.
-

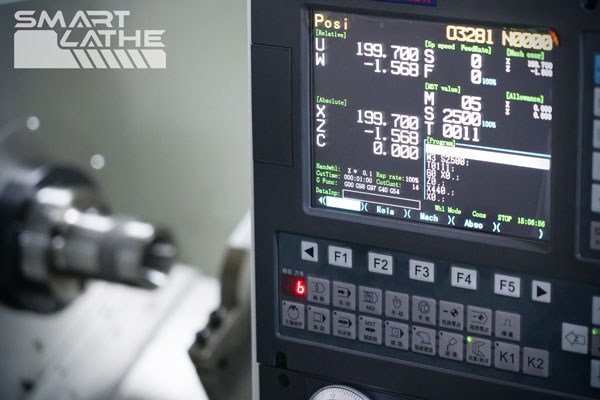

Контроллер ЧПУ SmartBrian™ в сочетании с качественными электрическими деталями обеспечивает быстроту работы и долговечность использования.
-
Основной вал оснащен функцией оси C, которая упрощает обработку торцевых отверстий, таких как фланец.
-
Оснащен тайваньской 20-мм шарико-винтовой направляющей и 20-мм линейной направляющей, обеспечивающими точность и низкий уровень вибрации при перемещении каретки инструмента.
-
Автоматическая система смазки и охлаждения для сокращения объема технического обслуживания.

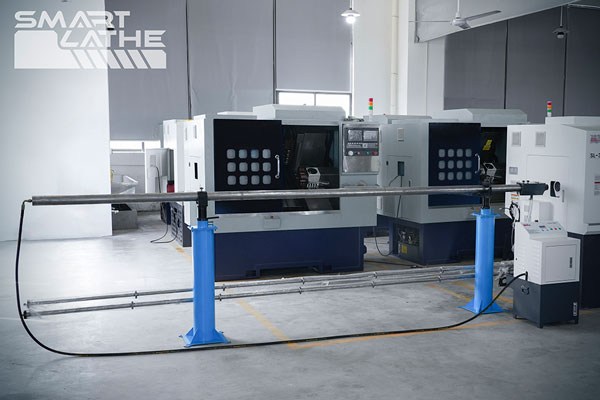

масляного-податчик-прутков

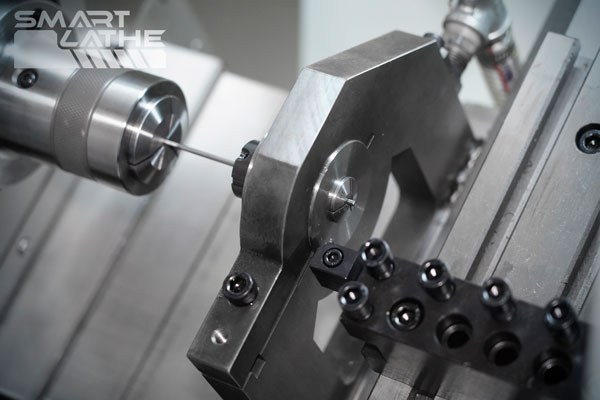

Устойчивый-упор
Приложение

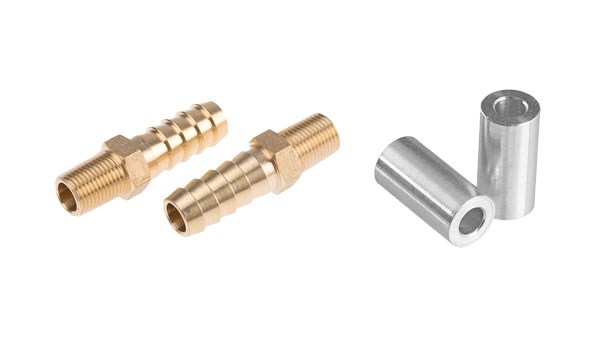

Предназначен для токарной обработки латуни, бронзы, алюминия, стали, нержавеющей стали и жестких пластмасс с диаметром прутка до 7 мм или отдельных заготовок диаметром до 200 мм (размер патрона до 25 мм).
Пример из практики
Конфигурация: SL 07 устанавливает следящий сброс с фиксированной направляющей втулкой*

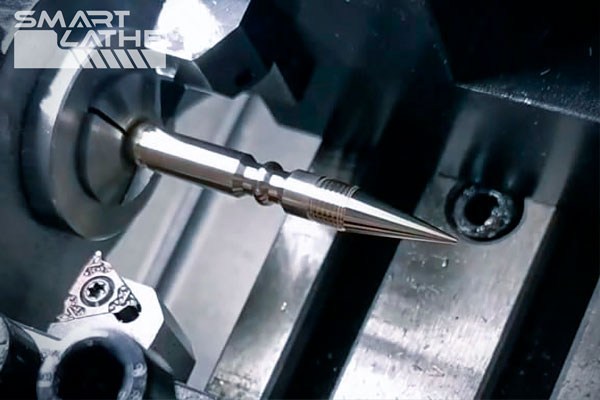

Заготовка: готовое изделие - латунный конус диаметром 6 мм, длиной 100 мм из пруткового материала диаметром 7 мм.
Процесс обработки: Токарная обработка конуса, Твердое точение, Нарезание наружной резьбы
Продолжительность поворота: в течение 22 секунд
