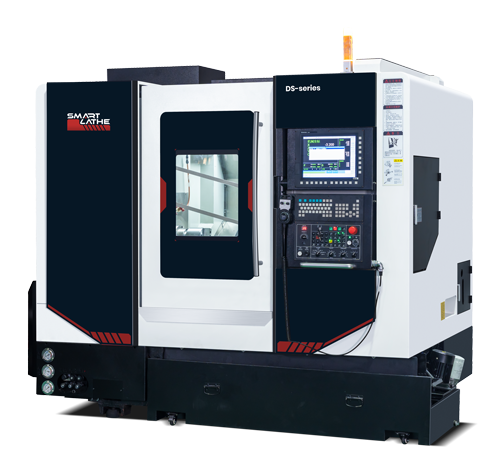

DS-6146SY заменяет заднюю бабку на подшпиндель, два соосных шпинделя могут обрабатывать две стороны одновременно, оснащен клиноременной осью Y для выполнения сложной токарно-фрезерной обработки.
Модель | DS-6146SY | DS-6152SY | DS-6165SY |
ПОТЕНЦИАЛ | |||
Перекидная поперечная кровать | Φ400 мм | Φ500 mm | Φ500 mm |
Качающаяся каретка | Φ300 мм | Φ300 мм | Φ300 мм |
Длина поворота | До 500 мм | До 500 мм | До 500 мм |
Материалы прутка Диаметр обточки (макс.) | Главный шпиндель: Φ46 подшпиндель: Φ46 | Главный шпиндель: Φ52 подшпиндель: Φ46 | Главный шпиндель: Φ65 подшпиндель: Φ46 |
Диаметр точения одной заготовки (макс.) | 300 мм | 300 мм | 300 мм |
Тип кровати | Наклонная кровать 15° | Наклонная кровать 15° | Наклонная кровать 15° |
ПУТЕШЕСТВИЯ | |||
Ось X | 400 мм | 400 мм | 400 мм |
Ось Z | 500 мм | 500 мм | 500 мм |
Ось Y | 80 мм | 75mm | 40 мм |
Шток шарикового винта | 40 мм | 40 мм | 40 мм |
Линейный рельсовый путь | 45mm | 45mm | 45mm |
Ось X/Z/Y | До 30 м/мин | До 30 м/мин | До 30 м/мин |
Точность обработки | ±0.003mm | ±0.003mm | ±0.003mm |
Шероховатость поверхности | ≤Ra 1,6 мкм | ≤Ra 1,6 мкм | ≤Ra 1,6 мкм |
SPINDLE | |||
Конус носа шпинделя | Главная: A2-5 подшпиндель: A2-4 | Главная: A2-6 подшпиндель: A2-5 | Главная: A2-6 подшпиндель: A2-5 |
Скорость | 5000 об/мин | 4000rpm | 4000rpm |
Мощность двигателя шпинделя | Главная: 11KW подшпиндель: 7.5 | Главная: 15KW подшпиндель: 11KW | Главная: 15KW подшпиндель: 11KW |
Clamp Type | Гидравлическая цанга |
ИНСТРУМЕНТЫ | |||
Силовая турель | BMT55 15 станций | BMT55 15 станций | BMT55 12 станций |
Держатель инструмента | Держатели инструментов для внутренних отверстий (4 комплекта) Внешние держатели для круглых инструментов (4 комплекта) Двойной внешний держатель для круглого инструмента (2 комплекта) Держатели инструмента для боковой фрезеровки (2 комплекта) Держатели инструментов для торцевой фрезеровки (2 комплекта) |
ЧПУ КОНТРОЛЬ | |||
Контроллер | SYNTEC | SYNTEC | SYNTEC |
ИСТОЧНИК ПИТАНИЯ | |||
Общая мощность | 35kW | 43kw | 43kW |
Напряжение | 380 В переменного тока 50 Гц | 380 В переменного тока 50 Гц | 380 В переменного тока 50 Гц |
РАЗМЕРЫ | |||
Размеры (L/W/H) | 2800*2200*2000mm | 2800*2200*2000mm | 2800*2200*2000mm |
Вес | 5600кг | 5600кг | 5600кг |

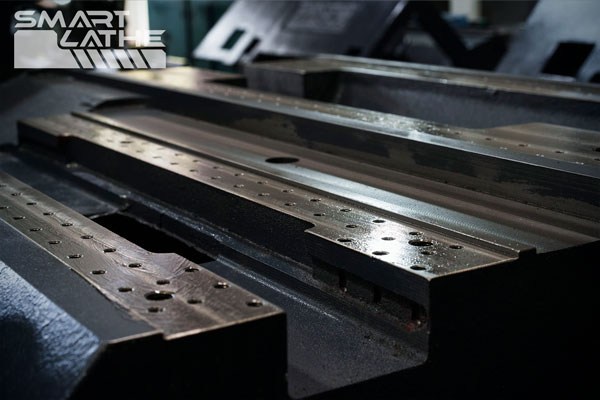

Цельное чугунное основание представляет собой настоящую наклонную станину с высокой жесткостью и гашением вибраций под углом 45 градусов, обеспечивающую большую массу при небольшой площади. Большая масса означает повышенную жесткость и лучший теплоотвод для работы с материалами повышенной твердости, такими как быстрорежущая сталь.
Станок имеет два соосных шпинделя, один фиксированный главный шпиндель и субшпиндель с отдельной осью Z, оснащенный силовой револьверной головкой BMT55 для создания токарно-фрезерного станка с ЧПУ.
Главный шпиндель - это электрический шпиндель с функцией оси C, высокой скоростью, высокой точностью и низкой вибрацией, который может точно обрабатывать заготовки. Каждый подшипниковый узел шпинделя был протестирован на динамическую балансировку перед установкой, чтобы обеспечить стабильность работы на высокой скорости.

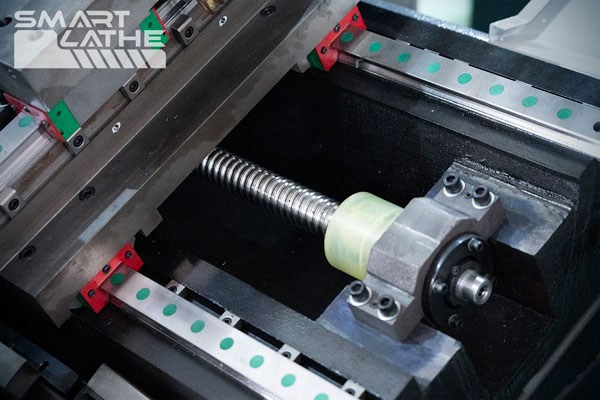

Оснащен тайваньской 40-миллиметровой шарико-винтовой направляющей и 45-миллиметровой линейной направляющей для обеспечения точности и низкого уровня вибрации при перемещении каретки инструмента.
Оснащен системой автоматической смазки для обеспечения бесперебойной и долговечной работы системы передачи.

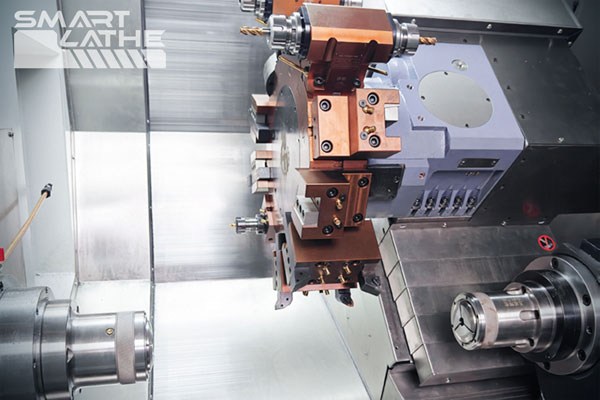

Главный шпиндель оснащен силовой револьверной головкой BMT 55 с 15 станциями и осью Y.

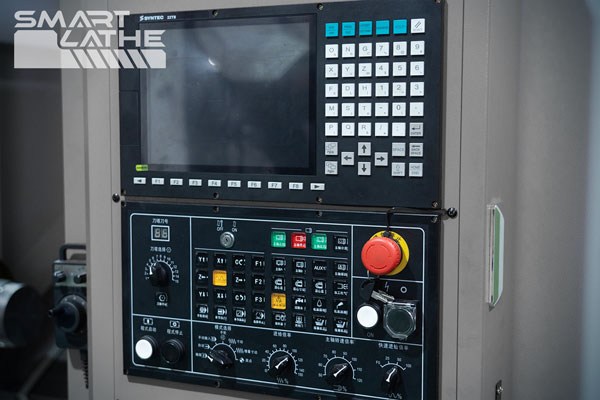

Система ЧПУ SYNTEC сочетается с качественными электрическими деталями, обеспечивающими быстрое функционирование и долговечность.

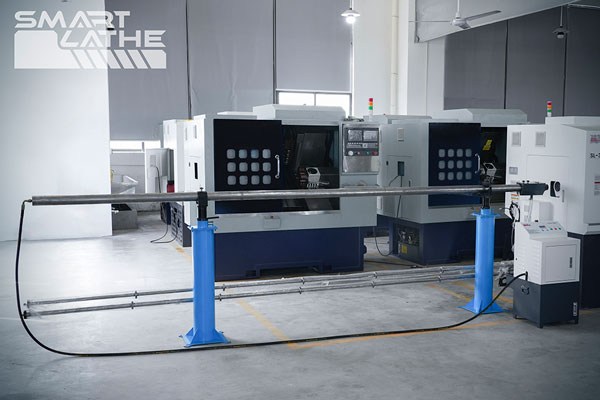

масляного-податчик-прутков

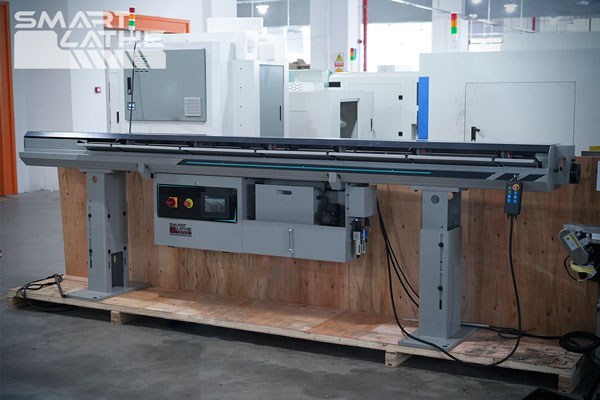

Сервоприводный-податчик-прутков

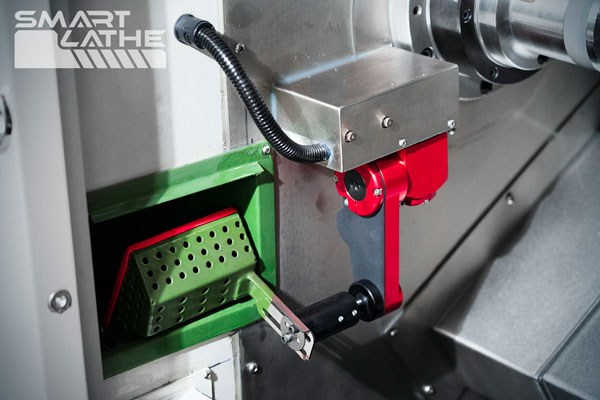

Ловец деталей

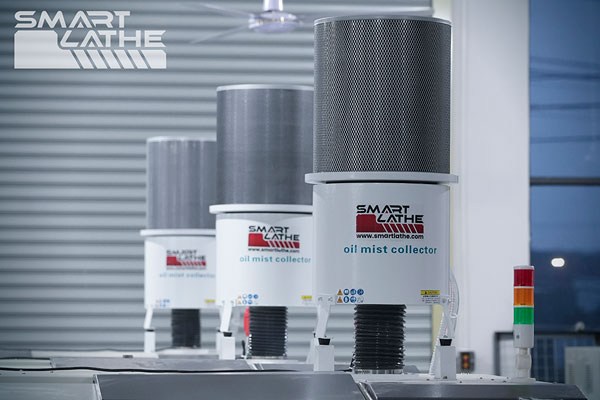

Сборщик масляного тумана

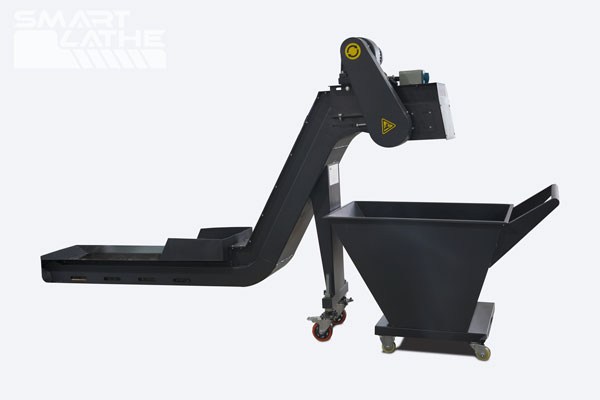

Цепной-транспортер-для-стружки

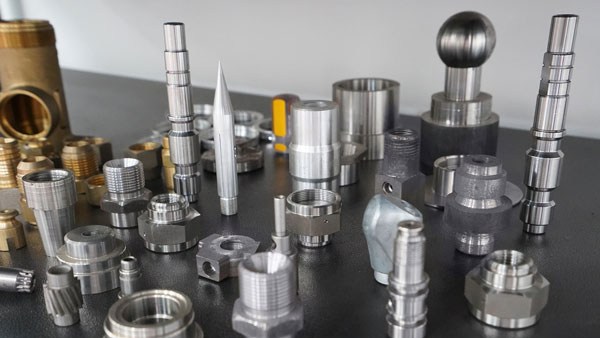

DS-6146SY - профессиональная и высококлассная модель с двойным шпинделем, двойной револьверной головкой и двумя горизонтальными токарными центрами по оси Y, специализирующаяся на многозадачном процессе обработки точных сложных деталей за один установ, которая может конкурировать с процессом точения двусторонних деталей за один установ из латуни, бронзы, алюминия, стали, нержавеющей стали и жесткого пластика с материалом прутка до Φ46 мм или отдельных заготовок до Φ300 мм. Эта модель позволяет повысить максимальную производительность за счет рационализации процесса.
