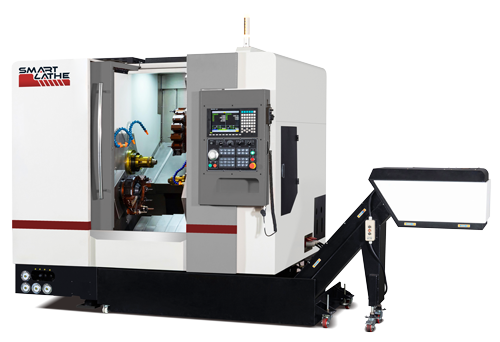

Двухшпиндельный токарный станок с ЧПУ
DS-4636DTY
DS-4636DTY Двухшпиндельный двухревольверный токарный станок с ЧПУ - это идеальное решение для крупных промышленных предприятий и автомобильных рынков, а также для обычных мастерских, желающих перейти с одношпиндельного/револьверного станка.
ПОТЕНЦИАЛ | |
Перекидная поперечная кровать | Φ400 мм |
Качающаяся каретка | Φ200 мм |
Длина поворота | До 300 мм |
Диаметр поворота | Материал прутка до Φ46 мм Одиночная заготовка до Φ200 мм |
Тип кровати | Настоящий цельный чугун |
ПУТЕШЕСТВИЯ | |
Ось X1/Y1/Z1 | 200 мм/70 мм/300 мм |
Ось X2/Y2/Z2 | 100 мм/70 мм /300 мм |
Тип направляющей | Шариковый винт 40 мм TAIWAN Линейные рельсы 40 мм и 45 мм TAIWAN |
Ось Z/X | До 30 м/мин |
Точность обработки | ±0,005 мм |
Шероховатость поверхности | ≤Ra 1,6 мкм |
SPINDLE | |
Конус носа шпинделя | A2-5/A2-4 |
Скорость | 5000 RPM |
Мощность двигателя шпинделя | Главный шпиндель 11 кВт/подшпиндель 7,5 кВт |
Тип цанги | Гидравлическая цанга |
ИНСТРУМЕНТЫ | |
Силовая турель | Турель №1: BMT40 15 станций Турель №2: BMT40 12-Station |
Наружный диаметр хвостовика режущего инструмента | 20 мм*20 мм |
ЧПУ КОНТРОЛЬ | |
Контроллер | SYNTEC |
ИСТОЧНИК ПИТАНИЯ | |
Общая мощность | 38 КВТ |
Напряжение | 380 В переменного тока 50 Гц |
РАЗМЕРЫ | |
Размеры (L/W/H) | 2300мм*2450мм*2200мм |
Вес | 4500 кг |
-

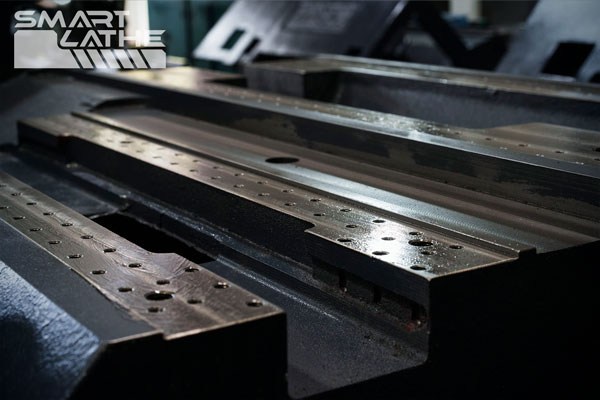

Цельное чугунное основание представляет собой настоящую наклонную станину с высокой жесткостью 35 градусов и гашением вибраций, обеспечивающую большую массу при малой площади. Большая масса означает повышенную жесткость и лучший теплоотвод для работы с материалами повышенной твердости, такими как быстрорежущая сталь.
-
Запатентованная конструкция корпуса станка в сочетании с двумя токарными станками с ЧПУ фиксированного типа занимает минимальную площадь. Для главного шпинделя используется силовая револьверная головка BMT40 15-Станция и ось Y с перемещением X1/Y1/Z1: 200мм/770мм/300мм. Для субшпинделя используется 12-позиционная револьверная головка BMT40 и ось Y с перемещением шпинделя по осям X2/Y2/Z2: 100мм/70мм/300мм.
-
Одновременное выполнение таких операций, как точение, сверление, нарезание резьбы и контурная обработка, позволяет сократить цикл обработки и повысить эффективность производства. Сдвоенные шпиндели расположены либо параллельно друг другу, либо их патроны обращены друг к другу в зависимости от требований к обработке.
-

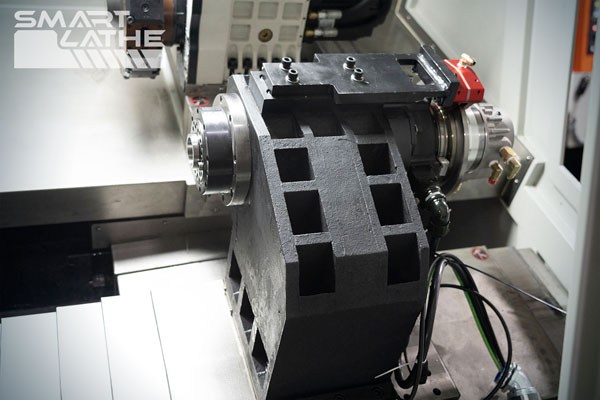

Главный шпиндель - это электрический шпиндель с функцией оси C, высокой скоростью, высокой точностью и низкой вибрацией, который может точно обрабатывать заготовки. Каждый подшипниковый узел шпинделя был протестирован на динамическую балансировку перед установкой, чтобы обеспечить стабильность работы на высокой скорости.
-
Оснащен 40-миллиметровым стержневым рельсом с шарико-винтовой парой Тайвань и 40-миллиметровыми и 45-миллиметровыми линейными направляющими для обеспечения точности и низкого уровня вибрации при перемещении каретки инструмента.
-
Оснащен системой автоматической смазки для обеспечения бесперебойной и долговечной работы системы передачи.
-

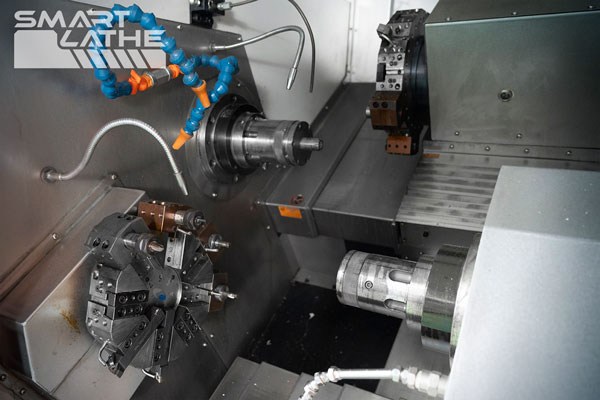

Главный шпиндель, оснащенный силовой револьверной головкой BMT 40, имеет 15 станций и ось Y, в то время как субшпиндель, оснащенный силовой револьверной головкой BMT 40, имеет 12 станций и ось Y.
-
Система ЧПУ SYNTEC сочетается с качественными электрическими деталями, обеспечивающими быстрое функционирование и долговечность.

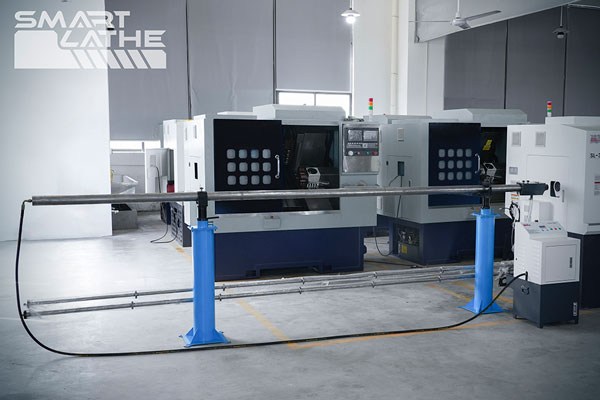

масляного-податчик-прутков

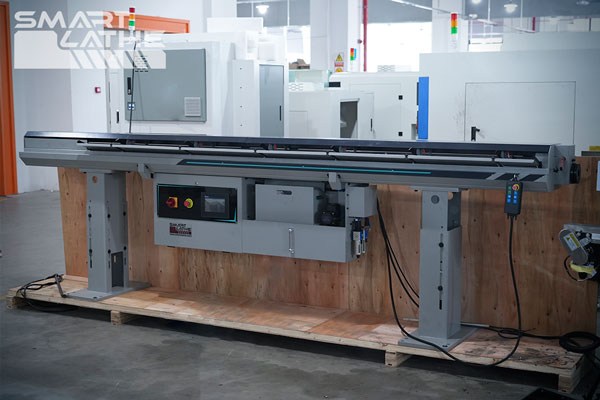

Сервоприводный-податчик-прутков

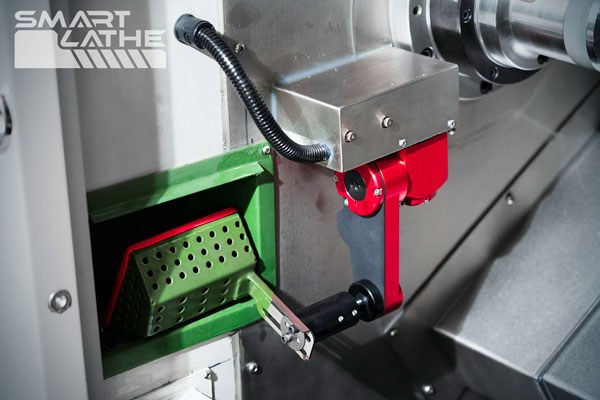

Ловец деталей

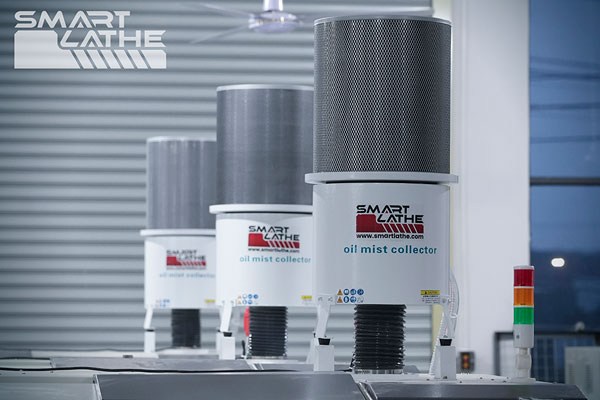

Сборщик масляного тумана

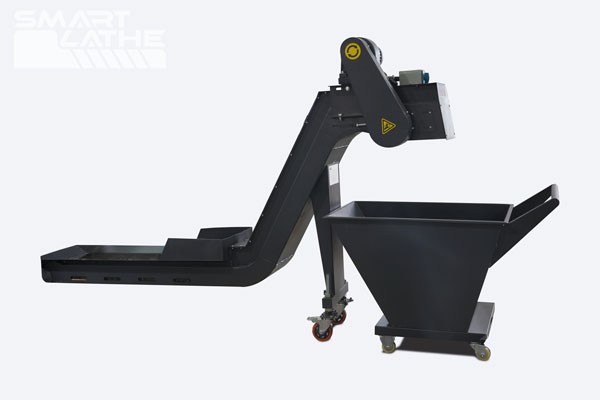

Цепной-транспортер-для-стружки

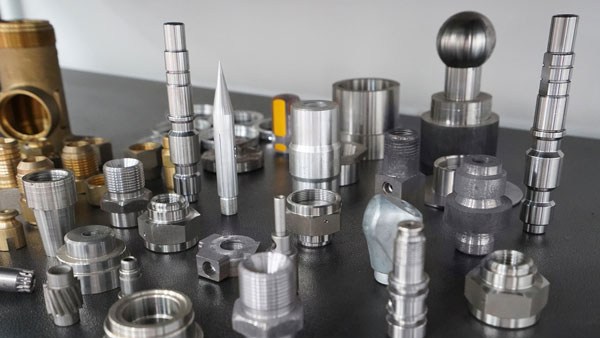

Приложение
DS-4636DTY - профессиональная и высококлассная модель с двойным шпинделем, двойной револьверной головкой и двумя горизонтальными токарными центрами по оси Y, специализирующаяся на многозадачном процессе обработки точных сложных деталей за один установ, которая может конкурировать с процессом точения двусторонних деталей за один установ из латуни, бронзы, алюминия, стали, нержавеющей стали и жесткого пластика с материалом прутка до Φ46 мм или отдельных заготовок до Φ200 мм. Эта модель позволяет повысить максимальную производительность за счет рационализации процесса.
Деловое исследование

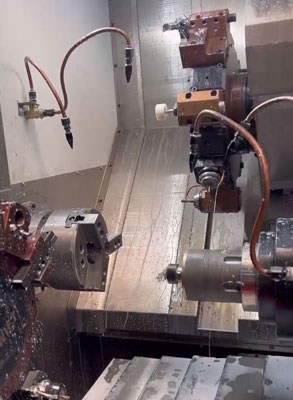

Конфигурация: DS-4636DTY устанавливает 3-кулачковый гидравлический патрон, силовая револьверная головка, охлаждающая жидкость высокого давления.

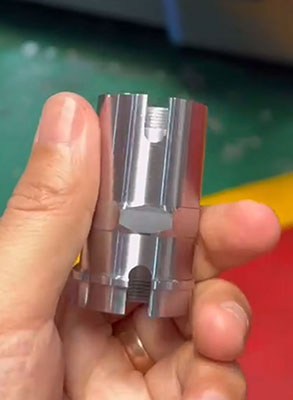

Заготовка: Рукав
Процесс обработки: Токарная обработка, торцевание, сверление, фрезерование, нарезание резьбы.
Продолжительность поворота: в течение 90 секунд после однократной обработки
