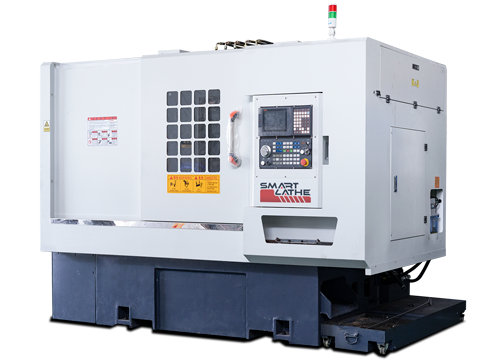

Двухшпиндельный токарный станок с ЧПУ
DS-36S

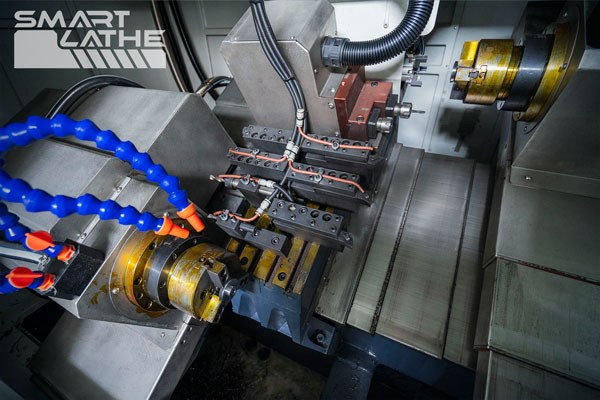

Инновационный дизайн для интегрированного с двумя одношпиндельными токарными станками с ЧПУ одного станка, который может достичь двойной эффективности благодаря двум независимым каналам для синхронной обработки. Кроме того, на двухшпиндельном токарном станке DS-36S с двумя шпинделями можно обрабатывать двусторонние детали. Наклонная станина под углом 30 градусов способствует более быстрому удалению стружки и увеличению скорости работы.
ПОТЕНЦИАЛ | |
Перекидная поперечная кровать | Φ460 мм |
Качающаяся каретка | Φ160 мм |
Длина поворота | До 120 мм |
Диаметр поворота | Одиночная заготовка до Φ100 мм |
Тип кровати | Наклонная кровать 35° |
ПУТЕШЕСТВИЯ | |
Ось Z1/Z2 | 380 мм |
Ось X1/X2 | 1200 мм |
Тип направляющей | 32 мм TAIWAN шариковый винт стержень Линейные направляющие 30 мм и 35 мм TAIWAN |
Ось Z/X | До 24 м/мин |
Точность обработки | ±0,005 мм |
Шероховатость поверхности | ≤Ra 1,6 мкм |
SPINDLE | |
Конус носа шпинделя | A2-4 |
Скорость | 5000 RPM |
Мощность двигателя шпинделя | Серводвигатель мощностью 5,5 кВт |
Тип цанги | Гидравлическая цанга |
ИНСТРУМЕНТЫ | |

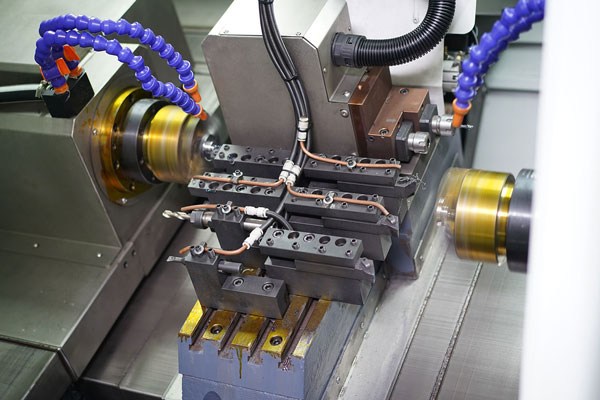

Тип группы Инструмент | Держатели для инструментов типа 6 Gang |
Наружный диаметр хвостовика режущего инструмента | 20 мм*20 мм |
ЧПУ КОНТРОЛЬ | |
Контроллер | SYNTEC 6TA-E CNC |
ИСТОЧНИК ПИТАНИЯ | |
Общая мощность | 14 КВТ |
Напряжение | 380 В переменного тока 50 Гц |
РАЗМЕРЫ | |
Размеры (L/W/H) | 2670мм*1800мм*1900мм |
Вес | 3800 кг |
-
Прочная плоская станина, обеспечивающая большую массу при небольшой площади. Большая масса означает повышенную жесткость и лучший теплоотвод для работы с более твердыми материалами, такими как быстрорежущая сталь.
-
Запатентованная конструкция плоской станины увеличивает ход оси X1-Axis/ X2-Axis до 380 мм, а оси Z1-Axis/ Z2-Axis - до 200 мм, уменьшая размер и стабильность токарного станка.
-
Функции токарной обработки, сверления, нарезания резьбы и контурной обработки позволяют сократить цикл обработки и повысить эффективность производства.
-
Главный шпиндель - электрический шпиндель с функцией оси C, высокой скоростью, высокой точностью и низкой вибрацией, что позволяет точно обрабатывать заготовки. Каждый подшипниковый узел шпинделя был протестирован на динамическую балансировку перед установкой, чтобы обеспечить стабильность работы на высокой скорости.
-
Оснащен тайваньской 25-миллиметровой шарико-винтовой направляющей и 25-миллиметровой линейной направляющей для обеспечения точности и низкого уровня вибрации при перемещении каретки инструмента.
-
Оснащен системой автоматической смазки для обеспечения бесперебойной и долговечной работы системы передачи.
-

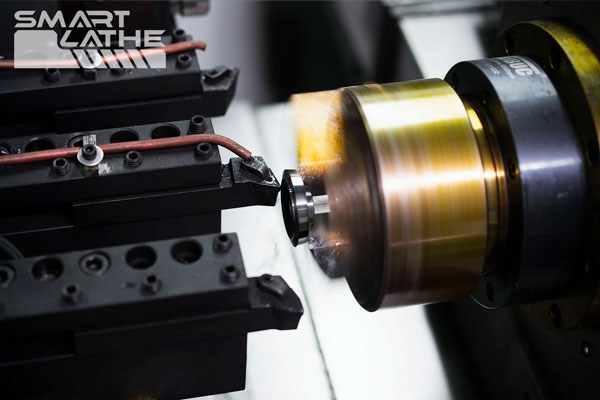

Прочный гидравлический цанговый патрон может удерживать одну заготовку размером до Φ25 мм.
-
Система ЧПУ KND сочетается с качественными электрическими деталями, что обеспечивает быстроту работы и долговечность использования.

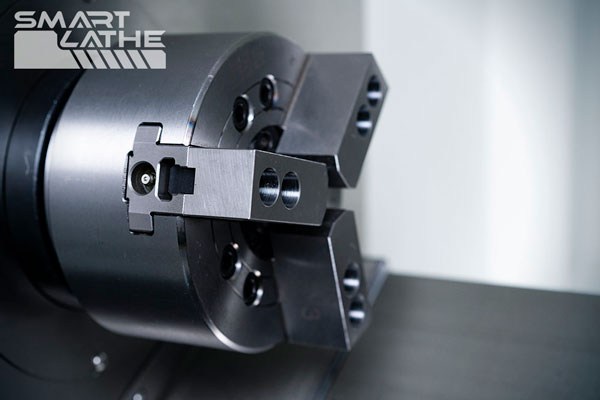

Трехкулачковый-патрон

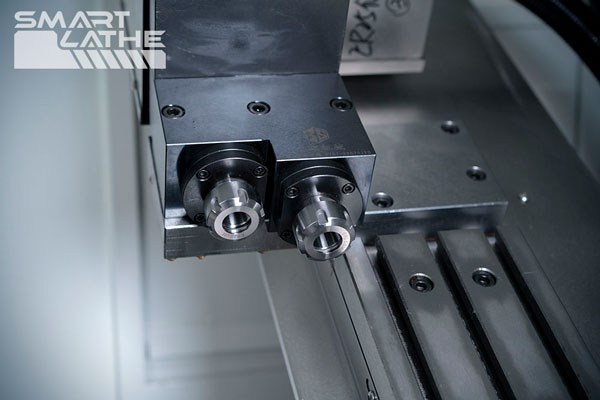

2 фрезерные инструменты

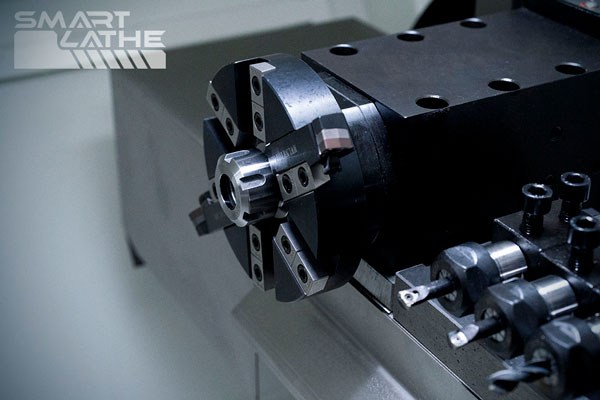

фрезерование многоугольников
Приложение

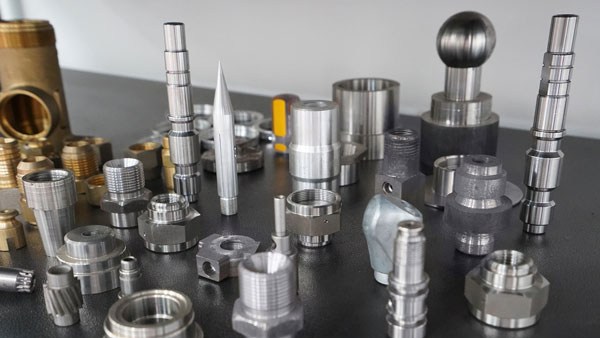

Подходит для металлических мастерских, стремящихся к высокой эффективности и точности токарной обработки. DS-36S способен выполнять токарную обработку латуни, бронзы, алюминия, стали, нержавеющей стали и жесткого пластика с отдельными заготовками до Φ36 мм. Автоматические устройства могут быть адаптированы к производственным требованиям заказчика.
Деловое исследование
Конфигурация DS-36S
Конфигурация: DS-36S устанавливает 3-кулачковый гидравлический патрон, инструменты типа Gang, устройство для живого инструмента, автоматическая загрузка и выгрузка
Заготовка: Компоненты электроинструмента
Процесс обработки: Токарная обработка, торцевание, сверление, снятие фасок.
Продолжительность поворота: в течение 90 секунд после однократной обработки
