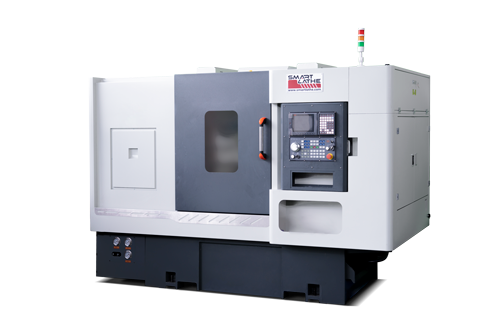

Ручное перемещение одной и той же детали с двух концов между станками для различных видов обработки может привести к увеличению времени на установку, повышению затрат на рабочую силу и снижению точности деталей. В условиях нехватки квалифицированной рабочей силы и замедления темпов роста экономики машиностроительным предприятиям необходимо повышать производительность и точность. Двусторонние детали можно обрабатывать на одном станке с помощью нового двухшпиндельного токарного станка Smartlathe DS-36B, который удобен для работы с прутковыми материалами.
ПОТЕНЦИАЛ | |
Перекидная поперечная кровать | Φ350 мм |
Качающаяся каретка | Φ200 мм |
Длина поворота | До 180 мм |
Диаметр поворота | Одиночная заготовка до Φ100 мм Материал прутка до Φ35 мм |
Тип кровати | Плоская кровать |
ПУТЕШЕСТВИЯ | |
Ось Z1/Z2 | 250 мм |
Ось X1/X2 | 380 мм/490 мм |
Тип направляющей | 32 мм TAIWAN шариковый винт стержень Линейные направляющие 30 мм и 35 мм TAIWAN |
Ось Z/X | До 24 м/мин |
Точность обработки | ±0,005 мм |
Шероховатость поверхности | ≤Ra 1,6 мкм |
SPINDLE | |
Конус носа шпинделя | A2-4 |
Скорость | 5000 RPM |
Мощность двигателя шпинделя | Серводвигатель мощностью 5,5 кВт |
Тип цанги | Гидравлическая цанга |
ИНСТРУМЕНТЫ | |
Тип группы Инструмент | Держатели для инструментов типа 6 Gang |
Наружный диаметр хвостовика режущего инструмента | 20 мм*20 мм |
ЧПУ КОНТРОЛЬ | |
Контроллер | LNC |
ИСТОЧНИК ПИТАНИЯ | |
Общая мощность | 14 КВТ |
Напряжение | 380 В переменного тока 50 Гц |
РАЗМЕРЫ | |
Размеры (L/W/H) | 2670мм*1800мм*1900мм |
Вес | 4000 кг |

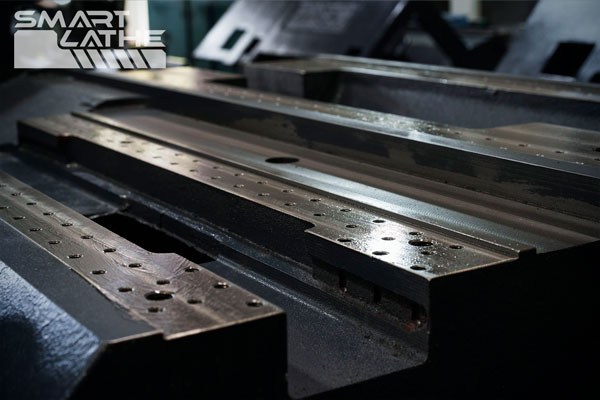

Прочная плоская станина, обеспечивающая большую массу при небольшой площади. Большая масса означает повышенную жесткость и лучший теплоотвод для работы с более твердыми материалами, такими как быстрорежущая сталь.
Запатентованная конструкция наклонной станины увеличивает ход оси X1 до 380 мм, оси X2 до 400 мм и оси Z1 / Z2 до 250 мм, уменьшая площадь токарного стола и повышая его стабильность и гибкость.

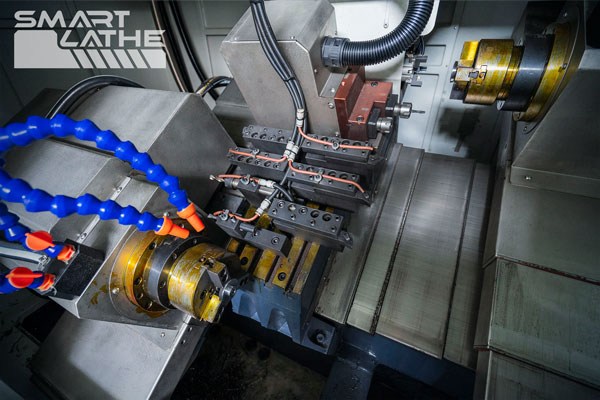

Одновременное выполнение таких операций, как точение, сверление, нарезание резьбы и контурная обработка, позволяет сократить цикл обработки и повысить эффективность производства. Сдвоенные шпиндели расположены либо параллельно друг другу, либо их патроны обращены друг к другу в зависимости от требований к обработке.
Главный шпиндель - это электрический шпиндель с функцией оси C, высокой скоростью, высокой точностью и низкой вибрацией, который может точно обрабатывать заготовки. Каждый подшипниковый узел шпинделя был протестирован на динамическую балансировку перед установкой, чтобы обеспечить стабильность работы на высокой скорости.
Оснащен тайваньской 32-миллиметровой шарико-винтовой направляющей и 35-миллиметровой линейной направляющей для обеспечения точности и низкого уровня вибрации при перемещении каретки инструмента.
Оснащен системой автоматической смазки для обеспечения бесперебойной и долговечной работы системы передачи.

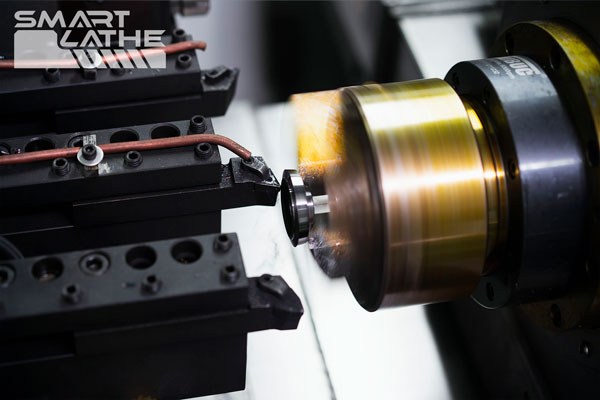

Прочный гидравлический цанговый патрон может удерживать одну заготовку до φ100 мм и прутковый материал до φ35 мм.

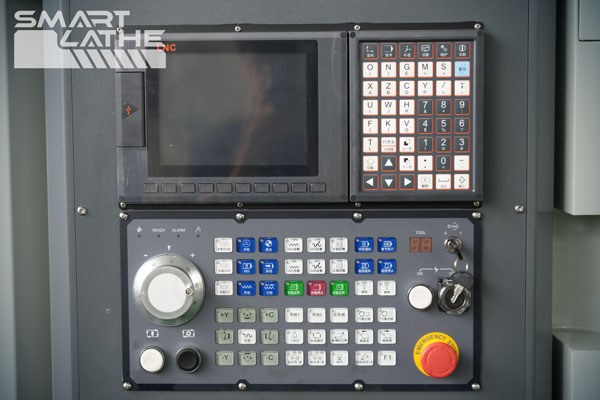

Система ЧПУ LNC сочетается с качественными электрическими деталями, что обеспечивает быстроту работы и долговечность использования.

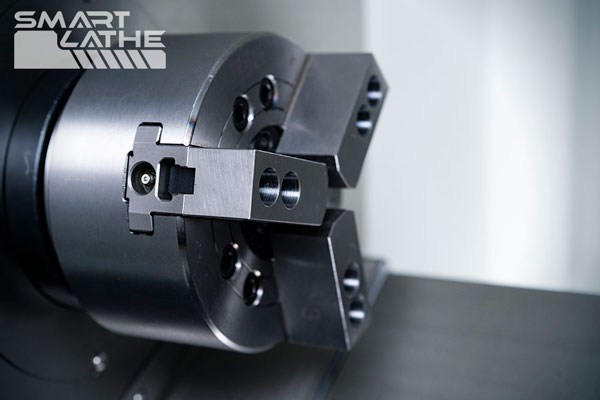

Трехкулачковый-патрон
Сервоприводный-податчик-прутков

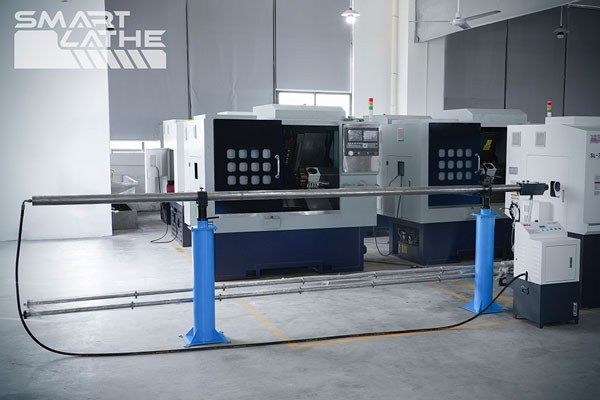

масляного-податчик-прутков

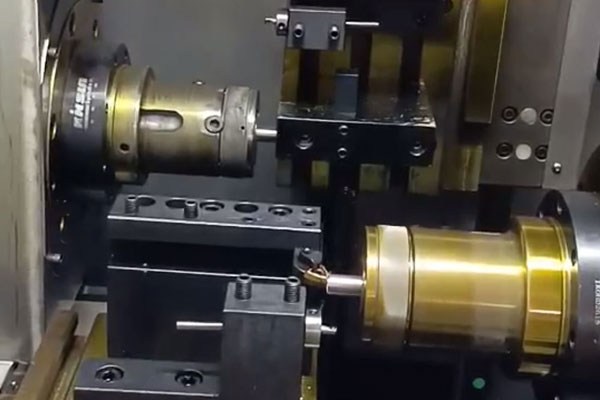

Этот многозадачный двухшпиндельный токарный центр является передовой моделью, предназначенной для обработки прецизионных сложных деталей за один установ, которая может осуществлять процесс точения двухсторонних деталей за один установ с латунью, бронзой, алюминием, сталью, нержавеющей сталью и жестким пластиком с одиночными заготовками до Φ100 мм и прутковым материалом до Φ35 мм. Данная модель DS-36B представляет собой двухшпиндельный токарный станок с ЧПУ швейцарского типа, предназначенный для высокоэффективной и автоматической токарной обработки прутковых материалов.
Конфигурация: DS-36B устанавливает Гидравлический коллектор, устройство подачи прутка, инструменты типа Gang
Заготовка: Φ16*1.5 бесшовная труба из нержавеющей стали
Процесс обработки: Токарная обработка, сверление, нарезание резьбы.
Продолжительность поворота: в течение 25 секунд однократная обработка
