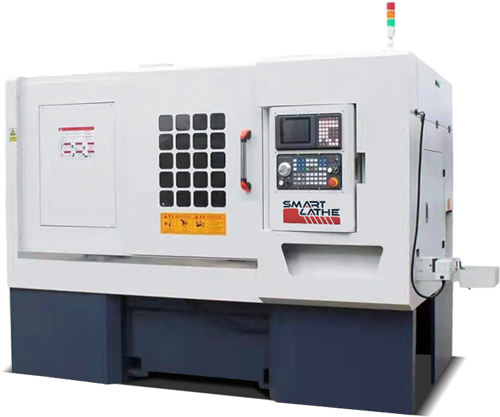

Двухшпиндельный токарный станок с ЧПУ
DS-25F

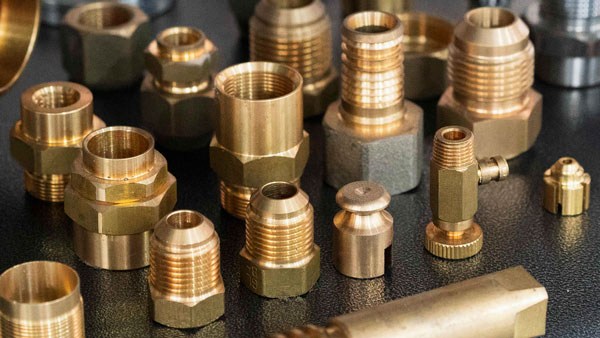

Модернизированная версия серии SL с двухшпиндельным токарным станком с ЧПУ группового типа. Наиболее экономичное решение для токарной обработки деталей за один установ. Особенно подходит для таких деталей, как адаптеры, соединители с наружной и внутренней резьбой, соединители труб и т.д.
ПОТЕНЦИАЛ | |
Перекидная поперечная кровать | Φ200 мм |
Качающаяся каретка | Φ100 мм |
Длина поворота | До 80 мм |
Диаметр поворота | Одиночная заготовка до Φ25 мм |
Тип кровати | Плоская кровать |
ПУТЕШЕСТВИЯ | |
Ось Z1/Z2 | 380 мм |
Ось X1/X2 | 200 мм |
Тип направляющей | 25 мм TAIWAN шариковый винт стержень Линейные направляющие 25 мм TAIWAN |
Ось Z/X | До 24 м/мин |
Точность обработки | ±0,005 мм |
Шероховатость поверхности | ≤Ra 1,6 мкм |
SPINDLE | |
Конус носа шпинделя | A2-4 |
Скорость | 4500 RPM |
Мощность двигателя шпинделя | Серводвигатель мощностью 5,5 кВт |
Тип цанги | Гидравлическая цанга |
ИНСТРУМЕНТЫ | |
Тип группы Инструмент | Держатели для инструментов типа 6 Gang |
Наружный диаметр хвостовика режущего инструмента | 20 мм*20 мм |
ЧПУ КОНТРОЛЬ | |
Контроллер | KND |
ИСТОЧНИК ПИТАНИЯ | |
Общая мощность | 14 КВТ |
Напряжение | 380 В переменного тока 50 Гц |
РАЗМЕРЫ | |
Размеры (L/W/H) | 2380мм*1280мм*1860мм |
Вес | 2500 кг |
-

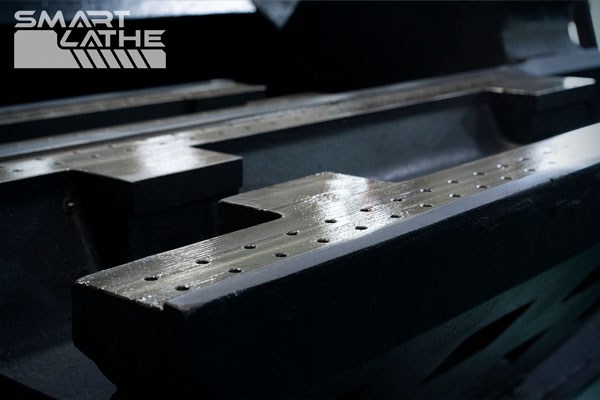

Прочная плоская станина, обеспечивающая большую массу при небольшой площади. Большая масса означает повышенную жесткость и лучший теплоотвод для работы с более твердыми материалами, такими как быстрорежущая сталь.
-
Запатентованная конструкция плоской станины увеличивает ход оси X1-Axis/ X2-Axis до 380 мм, а оси Z1-Axis/ Z2-Axis - до 200 мм, уменьшая размер и стабильность токарного станка.
-
Функции токарной обработки, сверления, нарезания резьбы и контурной обработки позволяют сократить цикл обработки и повысить эффективность производства.
-

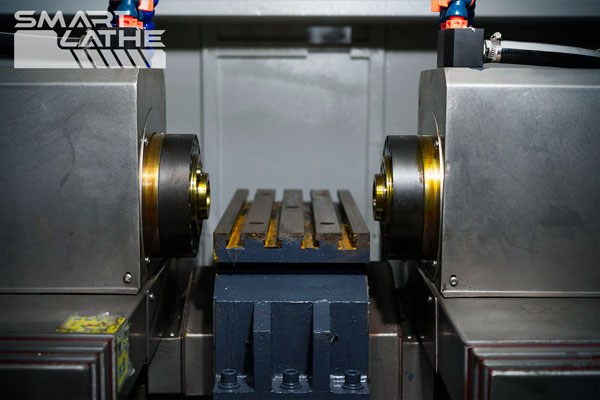

Главный шпиндель - электрический шпиндель с функцией оси C, высокой скоростью, высокой точностью и низкой вибрацией, что позволяет точно обрабатывать заготовки. Каждый подшипниковый узел шпинделя был протестирован на динамическую балансировку перед установкой, чтобы обеспечить стабильность работы на высокой скорости.
-
Оснащен тайваньской 25-миллиметровой шарико-винтовой направляющей и 25-миллиметровой линейной направляющей для обеспечения точности и низкого уровня вибрации при перемещении каретки инструмента.
-
Оснащен системой автоматической смазки для обеспечения бесперебойной и долговечной работы системы передачи.
-

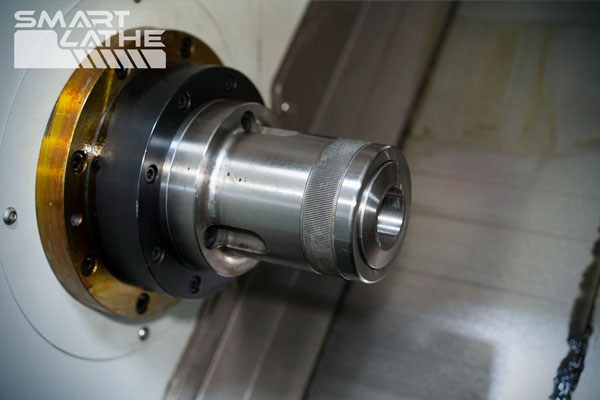

Прочный гидравлический цанговый патрон может удерживать одну заготовку размером до Φ25 мм.
-

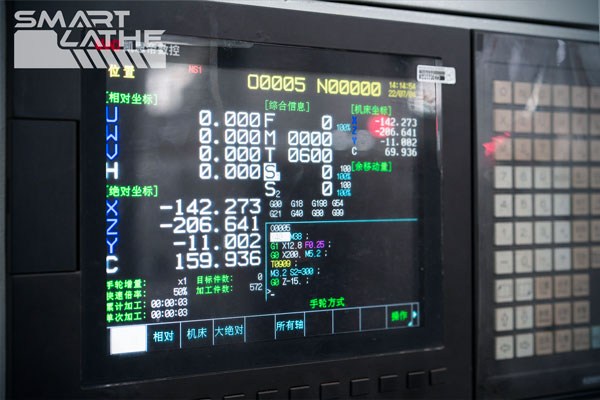

Система ЧПУ KND сочетается с качественными электрическими деталями, что обеспечивает быстроту работы и долговечность использования.

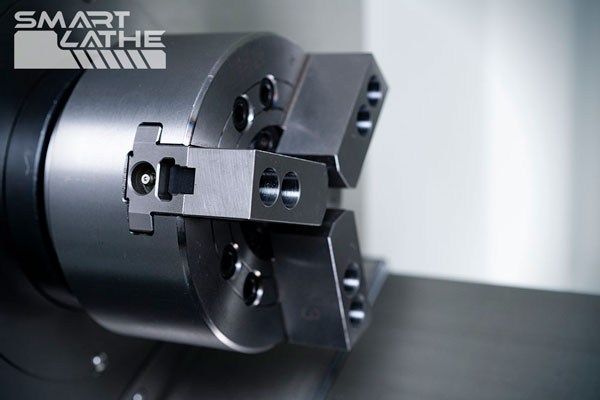

Трехкулачковый-патрон

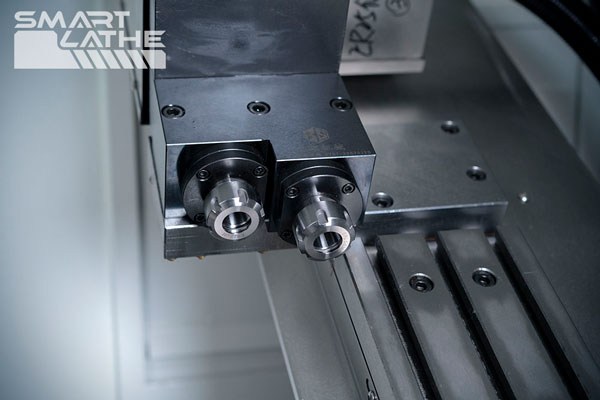

2 фрезерные инструменты
фрезерование многоугольников
Приложение
Способен выполнять токарные работы с латунью, бронзой, алюминием, сталью, нержавеющей сталью и жестким пластиком с отдельными заготовками размером до Φ25 мм. Чугунный корпус высокой жесткости обеспечивает возможность обработки материалов с более высокой твердостью и лучшую гладкость (меньшую шероховатость).
Деловое исследование
Конфигурация: DS-25F устанавливает Гидравлический коллектор, автоматическая загрузка,
Инструменты группового типа.
Заготовка: Индивидуальные латунные отливки на заказ.
Процесс обработки: Токарная обработка, торцевание, сверление, нарезание резьбы.
Продолжительность поворота: в течение 45 секунд однократной обработки.
